| Ogólne |
| Platforma SDR, forma fali |
9363 lub 9361+7Z020, sieć mobilna MANET |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, odbieranie różnorodności, TX/RX beamforming |
| Bądź czuły |
-103dBm@5MHz BW, -117dBm@250KHz |
| Przepustowość kanału |
1.25/2.5/5/10/20MHz szerokopasmowy, 250k/500k/1MHz narrowband setting |
| Wskaźnik danych |
1-70Mbps ((20MHz BW) szerokopasmowy, 50-1000kbps wąskipasmowy Adaptacyjny, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((stałe ustawienie opcjonalne) |
Moc wyjściowa RF
(Wsparcie TPC, sterowanie mocą transmisji) |
00,25 Watt x2; 0,5 Watt x2
1 Watt x2; 2 Watt x2
4 waty x2; 5Watty x2
10 watów x2; 20 watów x2
30W x2; 40W x2
|
| Sposób komunikacji |
Decentralizowane komunikacje P2P, P2MP i MP2MP z połączeniem krzyżowym,wspieranie sieci MESH na małą skalę (w obrębie 8 węzłów) z dynamicznym routingiem iwielokrotne przekaźniki |
| Opóźnienie pojedynczego skoku |
Średnia 6 ms (jednoręczna, 20MHz BW) |
| Szyfrowanie |
DES, AES128/256 (SM4/SNOW3G/ZUC opcjonalnie, szyfrowanie kartą chip/TF)specjalnie zaprojektowana lub zewnętrzna maszyna szyfrująca) |
| Tryb antyzablokowania |
Manualne wybór kanału skanu widma, pełnopasmowy wzmocniony inteligentnywybór częstotliwości (świadomość widma) / pełnopasmowe adaptacyjne przesunięcie częstotliwości/Tryb roamingu opcjonalny |
|
Lokalne/
Zarządzanie zdalne
|
Częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, moc przesyłowa i inneustawienia parametrów, skanowanie widma, wyświetlenie w czasie rzeczywistym i zapisy statystycznetopologii sieci, współczynnika siły pola łącza sygnał-hałas, przesyłania i pobieraniaruch, odległość od węzła, mapa pozycjonowania BD/GPS (GNSS), temperatura/Monitoring napięcia/zaburzeń, aktualizacja oprogramowania (zdalny milczenie i budzenie)nieobowiązkowe) |
| Pozostałe |
Czas uruchamiania wynosi mniej niż 28 sekund, a dostęp do sieci/aktualność/przełączanieczas jest krótszy niż 1 sekunda;
Wielkość sieci jest mniejsza niż 8 węzłów, a całkowita strata przepustowości w ciągu trzech skokówjest mniejsza niż 70%;
Automatyczne śledzenie nośnika, dostosowane do przesunięcia częstotliwości Dopplera o częstotliwości ±6 kHzodchylenie, obsługujące łączność mobilną przy prędkościach powyżej 7200 km/hgodzina (Mach 6, 2000 metrów na sekundę) |
| Zestawy(300M-6GHz dostosowywalne. Ta sama częstotliwość lub różna częstotliwość 2T2R w pojedynczym zakresie lub 1T2R w podwójnym zakresie wybieralny/inteligentna zmiana) |
| BAND |
Zakres częstotliwości |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Grupa L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Pas S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1,9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Grupa C |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Uwaga: moc RF, wymiary, waga różni się) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Środowiskowe |
| Temperatura działania |
-40 °C ~ + 80 °C |
| Poziom ochrony |
IP66, IP67/IP68 Dostosowane |
| Wyroby mechaniczne |
| Rozmiar/waga |

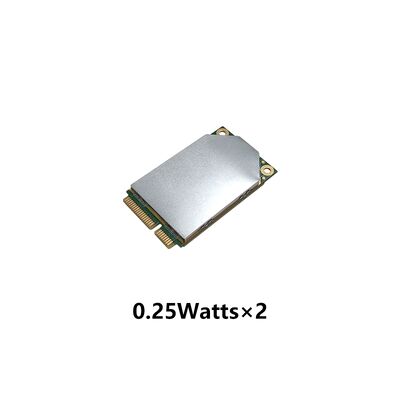

5.1x3.0x0.7cm/14g, 0.25W × 2-Żelazny Szary, DDL-nano

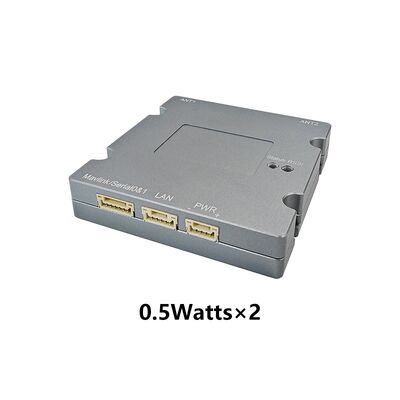

6.0x4.8x1.1cm/46g, 0.5Watt×2-Żelazny Szary, DDL-mini
6.0x5.8x1.3cm/60g, 0.5Watt×2-Żelazny Szary, DDL-mini

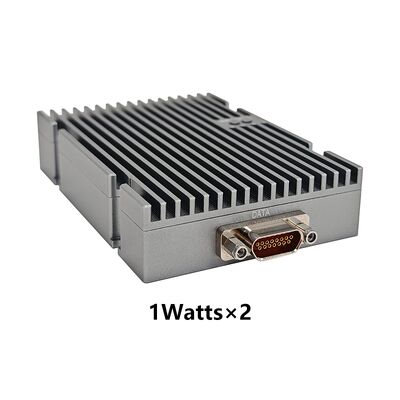

9.6x5.8x1.9cm/120g, 1Watt×2-żelazny szary, DDL-mini

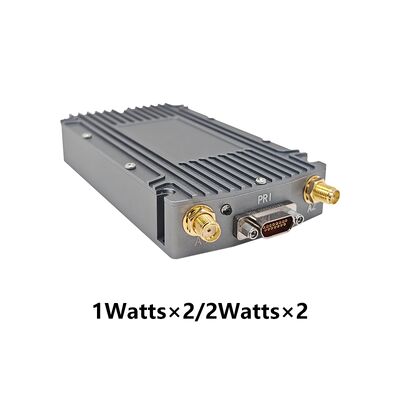

11.7x6.2x2.0cm/160g, 1W × 2 / 2W × 2-Żelazny Szary
11.7x6.2x3.8cm/349g, 1W × 2 / 2W × 2-Czarny
11.7x6.2x4.2cm/364g, 1W × 2 / 2W × 2-Wielointerfejs Czarny

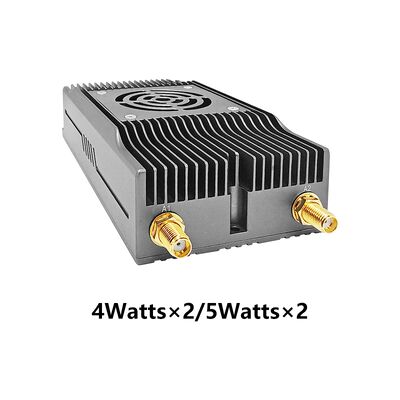

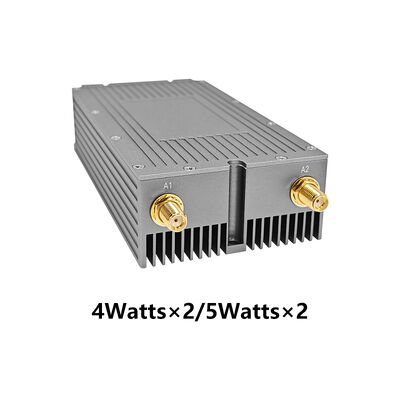

13.8x6.2x2.7cm/225g, 4W × 2-Żelazny Szary
13.8x6.2x3.1cm/271g, 5W × 2-Fan Iron Gray

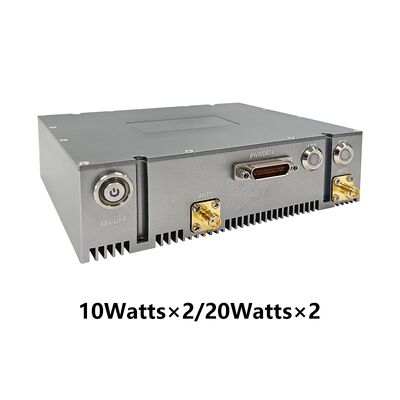

13.4x12.8x3.8cm/598g, 10W × 2 / 20W × 2-Żelazny Szary

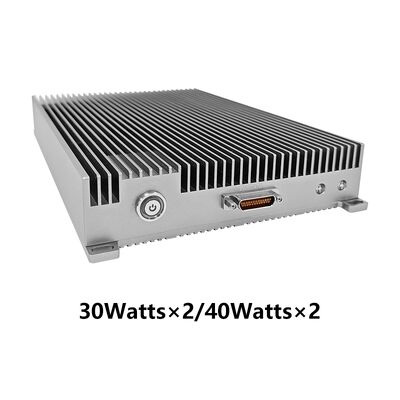

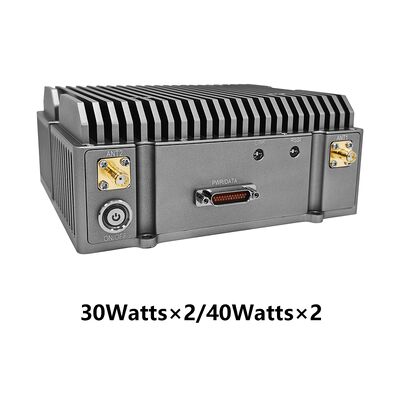

23.0x14.8x3.5cm/1.25kg, 30W × 2 / 40W × 2-Thin Iron Gray |
| Kolor |
Czarny, żelazo szary (army zielone opcjonalnie) |
| Instalacja |
4 Otwory do mocowania |
| Władza |
| Napięcie zasilania |
30,5-5 V prądu stałego, 0,25 W × 2
9-39V prądu stałego, 0,5W × 2/1W × 2
12-36V prądu stałego, 2W × 2/4W × 2/5W × 2
18-32V prądu stałego, 10W × 2 / 20W × 2
28-32 V prądu stałego, 30W × 2 / 40W × 2 |
| Zużycie energii |
Wykonanie 1-2A/standby 0,5-1A@3,5-5V, 0,25W × 2
Działanie 0,3-0,5A/standby 0,2-0,3A@12V, 0,5W × 2
Wykonanie operacji 1-2A/standby 0,5-0,7A@12V, 1W ×2/2W ×2
Wykonanie 2-4A/standby 0,5-0,7A@12V, 4W × 2/5W × 2
Działanie 3-6A/standby 0,7-0,9A@18V, 10W × 2
Działanie 6-10A/standby 0,7-0,9A@20V, 20W × 2
Operator 22A/standby 0,4-1.6A@28-32V, 30W × 2 / 40W × 2 |
| Wybór mocy |
Zasilanie przez przewód główny |
| Interfejs |
| Podstawowy interfejs |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet100/1000BaseT, RS232, wejście prądu stałego, TTL (UART), SBUS iBluetooth 1.2-230.4Kbps, punkt dostępu Wi-Fi i BD/GPS(GNSS) są dostępne.Ethernet i porty seryjne, i wszystkie protokoły komunikacyjne,w tym MAVLink. Wybierany priorytet usługi |
| Rozszerzenie sieci opcjonalne |
Routing sieci publicznej / 4G LTE, integracja WB-NB, światłowody, satelitarny |
| Rozszerzenie wideo opcjonalne |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik mocy |
Zielona stała - włączona |
| Wskaźnik stanu łącza |
Stały czerwony - sieć nie jest podłączona
Błyskotanie na czerwono - uruchomienie/nie podłączone do sieci
Zielona stała - sieć jest podłączona |
| Wskaźnik łącza RSSI |
Stały zielony - jakość linku jest doskonała
Niebieski - jakość linku jest dobra
Stały żółty - jakość łącza średnia
Stały fioletowy - jakość linku jest nieco gorsza
Stały czerwony - jakość linku jest słaba
Wyłączony. Połączenie zostało przerwane.
|
Interfejs zarządzania/
Interfejs sterowania |
Zarządzanie siecią oparte na sieci Web/GUI, API dla wtórnego interfejsu rozwoju/SNMP |
