| Ogólne |
| Platforma SDR, forma fali |
9361+7Z030/7Z035 lub 7Z100, Sieć komórkowa MANET+MIMO |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, odbieranie różnorodności, tworzenie wiązki TX/RX, wielokrotność przestrzenna |
| Bądź czuły |
-103dBm@5MHz BW |
| Przepustowość kanału |
1.25/2.5/5/10/20MHz, 30/40MHz; 80MHz Aggregacja nośnika (podwójne anteny o dwóch częstotliwościach 40MHz+40MHz dla nadajnika) opcjonalne |
| Wskaźnik danych |
1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz+40MHz agregacji nośnika) Adaptacyjny, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptacyjny (stałe ustawienie opcjonalne) |
|
Moc wyjściowa RF
(Wsparcie TPC, sterowanie mocą przesyłową, regulowane 1 dBm)
|
2 waty × 2
10 watów × 2
|
|
Single Hop
Odległość komunikacji
|
100-300 KM (LOS), 1-30 KM (obszar miejski) |
| Tryb |
Rozproszony bezcentralny punkt-do-punktu/punkt-do-wielopunktu/wielopunktowy-do-wielopunktu, warstwa 2 lub 3 dynamicznego routingu, wieloprzewodowy przekaźnik, gwiazda/linia/sieć/hybrydowy |
| Opóźnienie pojedynczego skoku |
Średnia 10 mS (20MHz BW) |
| Szyfrowanie |
DES, AES128/256, SM4, SNOW3G/ZUC opcjonalnie, szyfrowanie kartą Chip/TF dostosowane lub zewnętrzne urządzenie szyfrujące |
| Tryb antyzablokowania |
Wybór kanału ręcznego skanowania widma/rozszerzone inteligentne wybór częstotliwości pełnego pasma (świadomość widma) /adaptywne skakanie częstotliwości pełnego pasma FHSS/tryb roamingu, wielostopniowe przeciwdziałanie zakłóceniom |
|
Zarządzanie lokalne/odległe
|
częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, moc przesyłowa i inne ustawienia parametrów, skanowanie widma, wyświetlenie w czasie rzeczywistym i zapisy statystyczne topologii sieci,stosunek siły pola łącza sygnału do hałasu, przesyłanie i pobieranie ruchu, odległość węzłów, mapa elektroniczna pozycjonowania GPS/BD/GLONASS, monitorowanie temperatury/ napięcia/zaburzeń, aktualizacja oprogramowania. |
| Pozostałe |
Czas uruchomienia jest krótszy niż 28 sekund, a czas dostępu do sieci/aktualności/przełączania jest krótszy niż 1 sekunda
Nie ma ograniczeń co do pojemności użytkownika jednego systemu (256 węzłów lub więcej) i liczby hopów w sieciach Mesh (data 15+ hopów, voice 10+ hopów, video 8+ hopów).Całkowita utrata przepustowości dla więcej niż trzech chmiel jest mniejsza niż 70%.
Automatyczne śledzenie nośnika, dostosowane do odchylenia częstotliwości Dopplera o przesunięciu częstotliwości ±6 kHz, obsługuje komunikację mobilną z prędkością powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę)
|
| Zestawy(70M-6GHz/Ku-Ka dostosowywalne. Ta sama częstotliwość TDD lub różna częstotliwość FDD, 2T2R w pojedynczym zakresie lub 1T2R w podwójnym zakresie) |
| BAND |
Zakres częstotliwości |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Państwo członkowskie: |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Pasmo S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Pasmo C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Uwaga: moc RF, wymiary, waga różni się) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Środowiskowe |
| Temperatura działania |
-40°C ~ +80°C |
| Poziom ochrony |
IP66, IP67/IP68 Dostosowane |
| Wyroby mechaniczne |
| Rozmiar/waga |

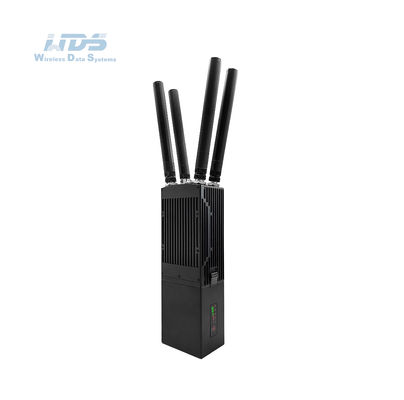

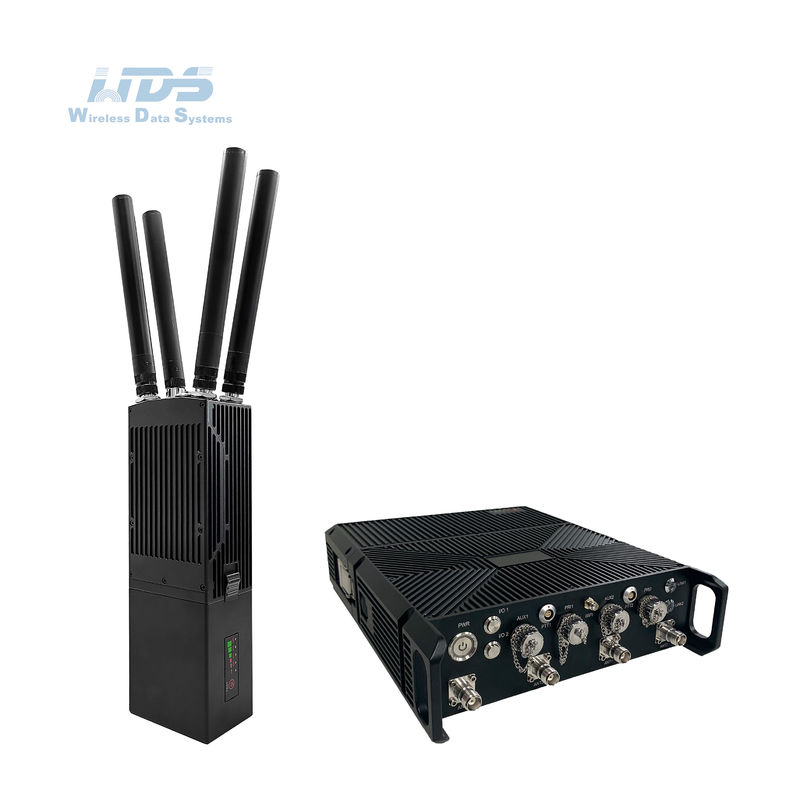

21.0x6.8x5.2cm/972g (z akumulatorem 11,1V/77,7Wh Dwupasmowe radio podręczne)

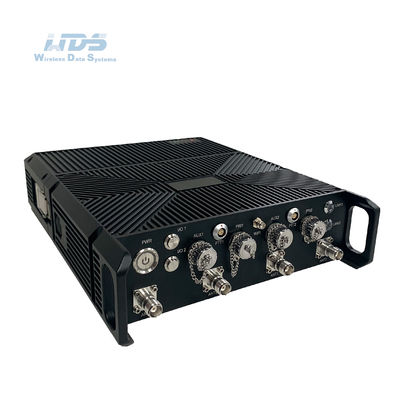

22.9x18.9x6.5cm/2.95kg (z akumulatorem 22,2V/427Wh Radio z podwójnym pasmem)
|
| Instalacja/kolor |
4 otwory montażowe/czarne, żelazne szare, zielone wojskowe opcjonalne |
| Władza |
| Napięcie zasilania |
9-24VDC (2W × 2)
18-24VDC (10W × 2)
|
| Zużycie energii |
Wykonanie operacji 1-2A/standby 0,4-0,6A@12V (2W × 2)
Działanie 3-6A/standby 0,7-0,9A@24V (10W × 2)
|
| Wybór mocy |
Zapewnienie zasilania za pomocą baterii z twist-lock lub kabla głównego |
| Akumulatory |
10/6 godzin dla 114/77,7Wh |
| Interfejs |
| Podstawowy interfejs |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, wejście DC |
|
/Przeciśnij, żeby mówić.
Interfejs pomocniczy
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Rozszerzenie sieci opcjonalne |
Routing sieci publicznej / 4G LTE, integracja WB-NB, światłowody, satelitarny |
| Rozszerzenie wideo opcjonalne |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Stały czerwony - sieć nie jest podłączona
Błyskotanie na czerwono - uruchomienie/nie podłączone do sieci
Zielona stała - sieć jest podłączona
Blinking green - Voice PTT jest wyłączony
|
| Wskaźnik łącza RSSI |
Stały zielony - jakość linku jest doskonała
Steady Blue - jakość linku jest dobra
Stały żółty - jakość łącza średnia
Stały fioletowy - jakość linku jest nieco gorsza
Stały czerwony - jakość linku jest słaba lub linku nie ma
|
|
Interfejs zarządzania/
Interfejs sterowania
|
Zarządzanie siecią oparte na sieci Web/GUI, API dla wtórnego interfejsu rozwoju/SNMP
|
