| Ogólne |
| Platforma SDR, forma fali |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), sieć komórkowa MANET+MIMO |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, odbieranie różnorodności, tworzenie wiązki TX / RX, multipleksy przestrzenne |
| Bądź czuły |
-103dBm@5MHz BW |
| Przepustowość kanału |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz dwustronny antenowy nadajnik częstotliwości agregacji nośników), konfigurowalny |
| Wskaźnik danych |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, formowanie wiązki przez 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptacyjny (stałe ustawienie opcjonalne) |
Moc wyjściowa RF
(Wsparcie TPC, sterowanie mocą przesyłową, regulowane 1 dBm) |
10 watów × 2
20 watów × 2
50 watów × 2 |
| Tryb |
Rozproszony bezcentralny punkt-do-punktu/punkt-do-wielopunktu/wielopunktowy-do-wielopunktu, warstwa 2 lub 3 dynamicznego routingu, przekaźnik wieloprzewodowy, gwiazda/linia/sieć/hybrydowy |
| Opóźnienie pojedynczego skoku |
Średnia 6 ms (jednoręczna, 20MHz BW) |
| Szyfrowanie |
DES, AES128/256 (SM4/SNOW3G/ZUC opcjonalnie, szyfrowanie kartą chip/TF dostosowane lub zewnętrzna maszyna szyfrowania) |
| Tryb antyzablokowania |
Wybór kanału ręcznego skanowania widma/rozszerzone inteligentne wybór częstotliwości pełnego pasma (świadomość widma) /adaptywne skakanie częstotliwości pełnego pasma FHSS/tryb roamingu, wieloetapowy antyinterferencji |
|
Lokalne/
Zarządzanie zdalne
|
częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, moc przesyłowa i inne ustawienia parametrów, skanowanie widma, wyświetlenie w czasie rzeczywistym i zapisy statystyczne topologii sieci,stosunek siły pola łącza sygnału do hałasu, przesyłanie i pobieranie ruchu, odległość węzłów, mapa elektroniczna pozycjonowania BD/GPS ((GNSS), monitorowanie temperatury/ napięcia/zaburzeń, aktualizacja oprogramowania (odległa cisza i budzenie opcjonalne) |
| Pozostałe |
czas uruchamiania jest mniejszy niż 28 sekund, a czas dostępu do sieci/aktualizacji/przełączania jest mniejszy niż 1 sekunda;
Nie ma ograniczeń w zakresie pojemności użytkownika jednego systemu (256 węzłów lub więcej) i liczby hopów w sieciach Mesh (data 15+ hopów, voice 10+ hopów, video 8+ hopów);
całkowita utrata współczynnika przenoszenia w przypadku więcej niż trzech hopów jest mniejsza niż 70%;
Automatyczne śledzenie nośnika, dostosowane do odchylenia częstotliwości Dopplera o przesunięciu częstotliwości ±6 kHz, obsługuje komunikację mobilną z prędkością powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę) |
| Zestawy(70M-6GHz/Upper C-X-Ku dostosowalne. Ta sama częstotliwość lub różna częstotliwość TDD, 2T2R w pojedynczym zakresie lub 1T2R w podwójnym zakresie) |
| BAND |
Zakres częstotliwości |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Państwo członkowskie: |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Pasmo S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Pasmo C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Uwaga: moc RF, wymiary, waga różni się) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Środowiskowe |
| Temperatura działania |
-40 °C ~ + 80 °C |
| Poziom ochrony |
IP66 (IP67/IP68 dostosowane) |
| Wyroby mechaniczne |
| Rozmiar/waga |

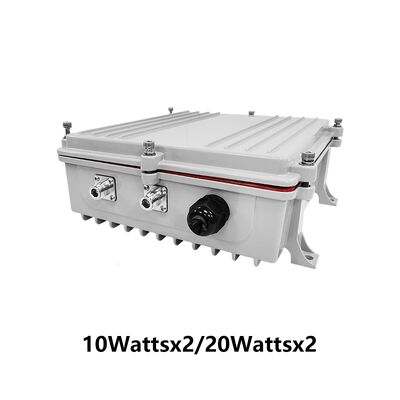

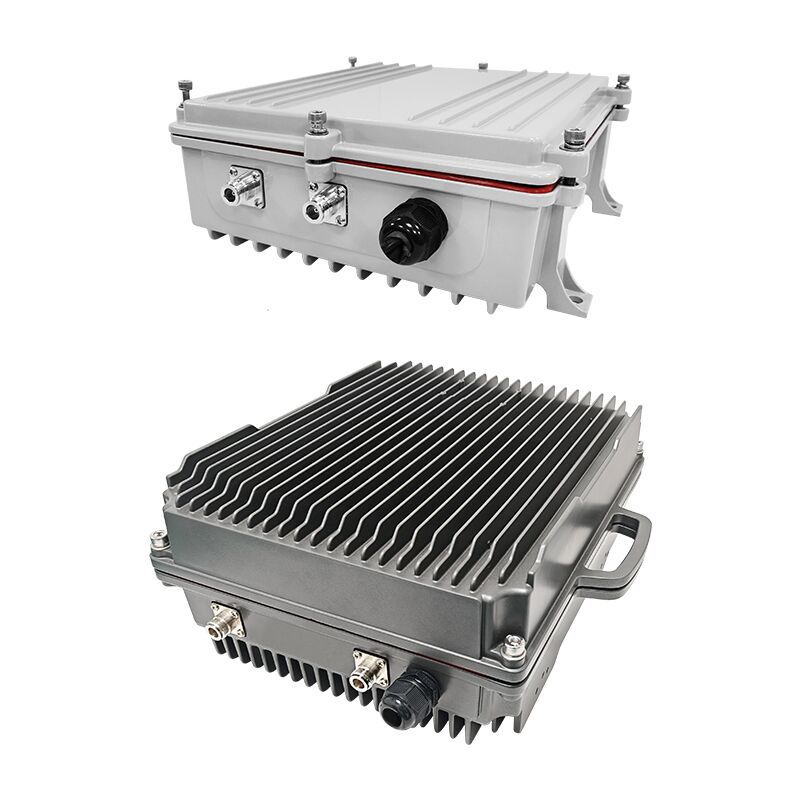

31.6x29.2x11.0cm/4.35kg (żelazny szary)

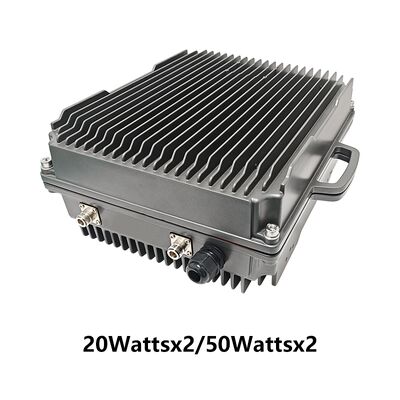

38.5x28.5x17.9cm/11.7kg (ciemno szary) |
| Kolor |
Żelazo szaro, ciemno szaro |

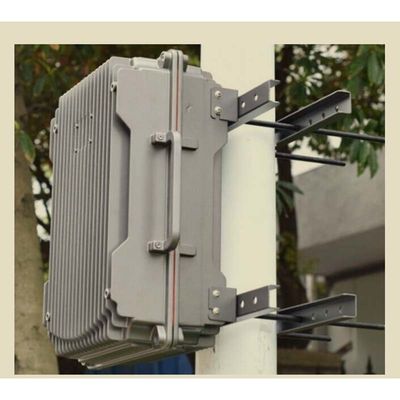

| Instalacja |
4 Otwory do mocowania |
| Władza |
| Napięcie zasilania |
18-32V prądu stałego, 10W × 2 / 20W × 2
28-32V prądu stałego, 50W × 2 |
| Zużycie energii |
Działanie 3-6A/standby 0,7-0,9A@24V, 10W × 2
Działanie 6-7A/standby 0,7-0,9A@24V, 20W × 2
Działanie 30A/standby 0,5-1.7A@28-32V, 50W × 2 |
| Wybór mocy |
Zasilanie przez przewód główny |
| Interfejs |
| Podstawowy interfejs |
2xN RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, wejście prądu stałego. TTL (UART) /SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) opcjonalnie. Wspiera przejrzystą transmisję za pośrednictwem portów Ethernet i seryjnych,i obsługuje wszystkie protokoły komunikacyjneMożna wybrać priorytet usługi |
/Przeciśnij, żeby mówić.
Interfejs pomocniczy |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Rozszerzenie sieci opcjonalne |
Routing sieci publicznej / 4G LTE, integracja WB-NB, światłowody, satelitarny |
| Rozszerzenie wideo opcjonalne |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Stały czerwony - sieć nie jest podłączona
Błyskotanie na czerwono - uruchomienie/nie podłączone do sieci
Zielona stała - sieć jest podłączona
Blinking green - Push-To-Talk został przesunięty |
| Wskaźnik łącza RSSI |
Stały zielony - jakość linku jest doskonała
Niebieski - jakość linku jest dobra
Stały żółty - jakość łącza średnia
Stały fioletowy - jakość linku jest nieco gorsza
Stały czerwony - jakość linku jest słaba
Wyłączony. Połączenie zostało przerwane. |
Interfejs zarządzania/
Interfejs sterowania |
Zarządzanie siecią oparte na sieci Web/GUI, API dla wtórnego interfejsu rozwoju/SNMP |
