| Ogólne |
| Platforma SDR, przebieg |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Sieć komórkowa MANET+MIMO |
| Technologia MIMO |
Kodowanie przestrzeń-czas, różnorodność odbioru, formowanie wiązki TX/RX, multipleksowanie przestrzenne |
| Czułość odbioru |
-103dBm@5MHz BW |
| Szerokość pasma kanału |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz podwójna antena transceiver częstotliwości agregacji nośnej), konfigurowalny |
| Szybkość transmisji danych |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, formowanie wiązki przez 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptacyjne, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptacyjne (opcjonalne ustawienie stałe) |
Moc wyjściowa RF
(Obsługa TPC, kontrola mocy transmisji, regulacja 1dBm) |
0.25W×2; 0.5W×2; 1W×2; 2W×2; 4W×2; 5W×2; 10W×2; 20W×2; 40W×2 |
| Tryb |
Rozproszony bezcentralny Punkt-do-punktu/Punkt-do-wielu punktów/Wiele punktów-do-wielu punktów, Warstwa 2 lub 3 routingu dynamicznego, przekaźnik wielo-skokowy, Gwiazda/Linia/Sieć/Hybryda |
| Opóźnienie pojedynczego skoku |
Średnio 6ms (Jednokierunkowe, 20MHz BW) |
| Szyfrowanie |
DES, AES128/256 (SM4/SNOW3G/ZUC opcjonalne, szyfrowanie Chip/karta TF dostosowane lub zewnętrzne urządzenie szyfrujące) |
| Tryb przeciwdziałania zakłóceniom |
Ręczne skanowanie widma, wybór kanału/Pełne pasmo, ulepszone inteligentne wybieranie częstotliwości (świadomość widma)/Pełne pasmo adaptacyjne skakanie częstotliwości FHSS/Tryb roamingu, wielopoziomowe przeciwdziałanie zakłóceniom |
|
Zarządzanie lokalne/
Zarządzanie zdalne
|
Częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, ustawienia mocy nadawania i inne parametry, skanowanie widma, wyświetlanie w czasie rzeczywistym i zapisy statystyczne topologii sieci, siła pola łącza, stosunek sygnału do szumu, ruch w górę i w dół, odległość węzła, mapa elektroniczna pozycjonowania BD/GPS(GNSS), monitorowanie temperatury/napięcia/zakłóceń, aktualizacja oprogramowania (zdalne wyciszanie i budzenie opcjonalne) |
| Inne |
Czas uruchamiania jest krótszy niż 28 sekund, a czas dostępu do sieci/aktualizacji/przełączania jest krótszy niż 1 sekunda;
Nie ma ograniczeń co do pojemności użytkowników pojedynczego systemu (256 węzłów lub więcej) i liczby skoków w sieciach Mesh (Dane 15+ skoków, głos 10+ skoków, wideo 8+ skoków);
Całkowita utrata szybkości transmisji dla więcej niż trzech skoków jest mniejsza niż 70%;
Automatyczne śledzenie nośnej, dostosowane do odchylenia częstotliwości Dopplera ±6kHz, obsługuje komunikację mobilną przy prędkościach powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę) |
| Pasma(70M-6GHz/Uper C-X-Ku konfigurowalne. Ta sama częstotliwość lub inna częstotliwość TDD, 2T2R w pojedynczym paśmie lub 1T2R w paśmie podwójnym) |
| PASMO |
Zakres częstotliwości |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Pasmo L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Pasmo S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Pasmo C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Uwaga: Moc RF, Wymiary, Waga są różne) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Środowiskowe |
| Temperatura pracy |
-40ºC ~+80ºC |
| Poziom ochrony |
IP66 (IP67/IP68 Dostosowane) |
| Mechaniczne |
| Rozmiar/Waga |

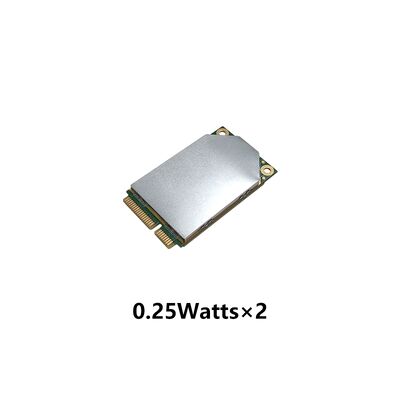

5.1x3.0x0.7cm/14g, 0.25W×2-Żelazny szary

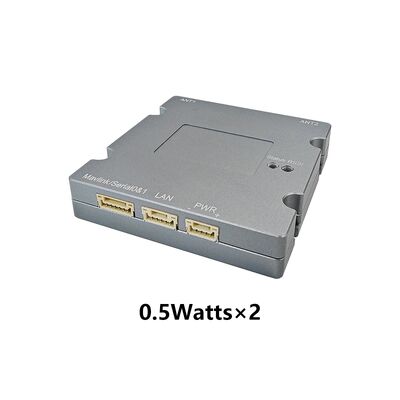

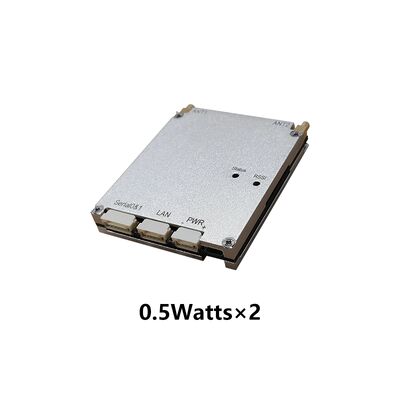

6.0x4.8x1.1cm/46g, 0.5W×2-Żelazny szary
6.0x5.8x1.3cm/60g, 0.5W×2-Żelazny szary

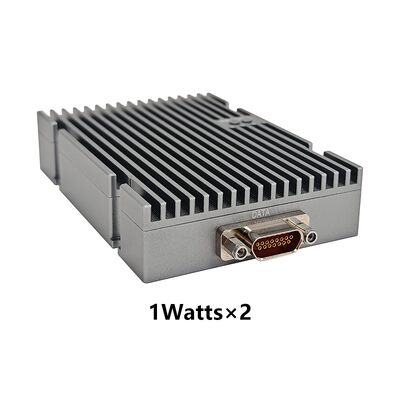

9.6x5.8x1.9cm/120g, 1W×2-Żelazny szary

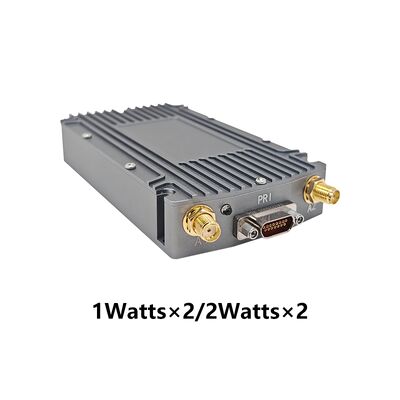

11.7x6.2x2.0cm/160g, 1W×2/2W×2-Żelazny szary

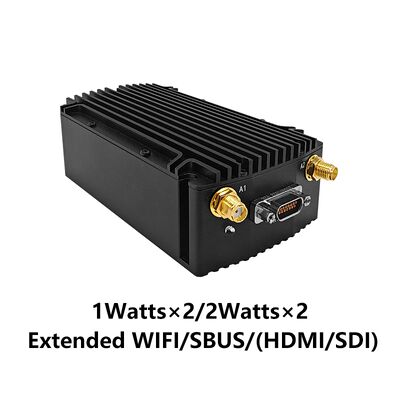

11.7x6.2x3.8cm/349g, 1W×2/2W×2-Czarny

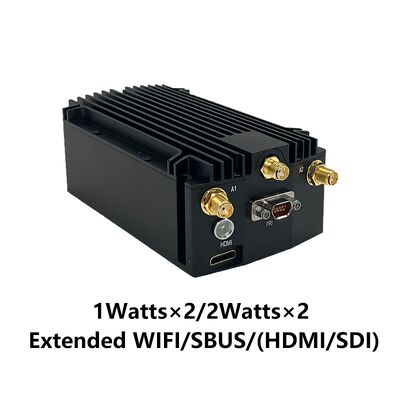

11.7x6.2x4.2cm/364g, 1W×2/2W×2-Wielointerfejsowy czarny

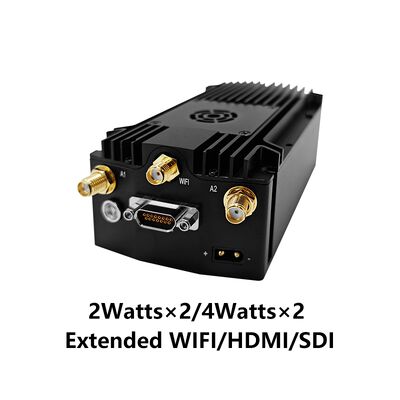

11.7x6.2x3.8cm/380g, 2W×2/4W×2-Wentylator czarny

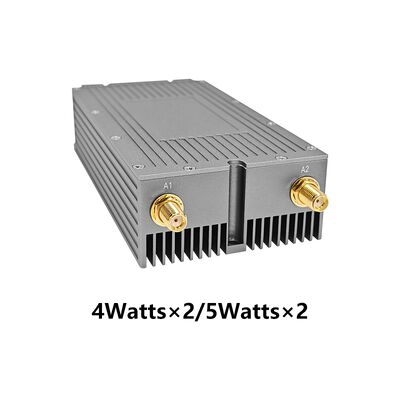

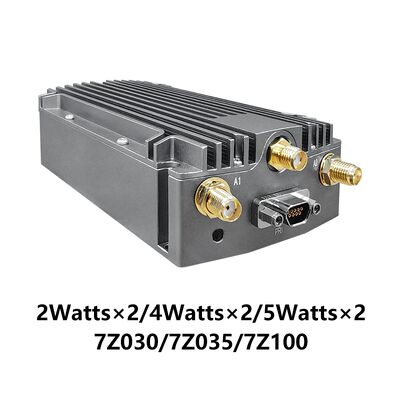

11.7x6.2x3.2cm/287g, 2W×2/4W×2/5W×2-Żelazny szary
13.8x6.2x2.7cm/225g, 4W×2-Żelazny szary

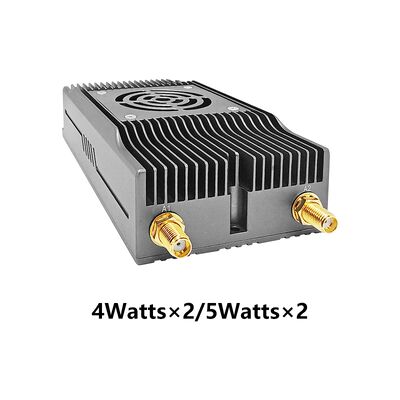

13.8x6.2x3.1cm/271g, 5W×2-Wentylator żelazny szary

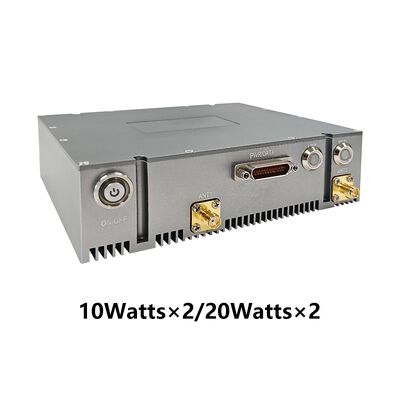

12.8x13.4x3.8cm/598g, 10W×2/20W×2-Żelazny szary
14.2x13.7x5.7cm/1.08kg, 10W×2/20W×2-Czarny

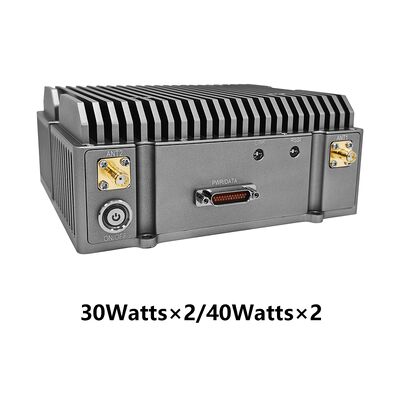

14.2x13.7x6.0cm/1.11kg, 30W×2/40W×2-Ciemnoszary

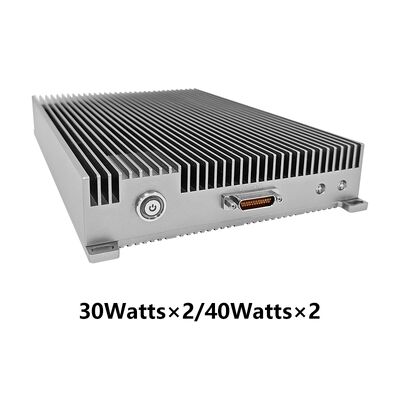

23.0x14.8x3.5cm/1.25kg, 30W×2/40W×2-Cienki żelazny szary |
| Kolor |
Czarny, Żelazny szary (opcjonalnie zielony wojskowy) |
| Instalacja |
4 otwory montażowe |
| Zasilanie |
| Napięcie zasilania |
3.5-5V DC, 0.25W×2
9-39V DC, 0.5W×2/1W×2
12-36V DC, 2W×2/4W×2/5W×2
18-32V DC, 10W×2/20W×2
28-32V DC, 30W×2/40W×2 |
| Pobór mocy |
Praca 1-2A/Czuwanie 0.5-1A@3.5-5V, 0.25W×2
Praca 0.3-0.5A/Czuwanie 0.2-0.3A@12V, 0.5W×2
Praca 1-2A/Czuwanie 0.5-0.7A@12V, 1W×2/2W×2
Praca 2-4A/Czuwanie 0.5-0.7A@12V, 4W×2/5W×2
Praca 3-6A/Czuwanie 0.7-0.9A@18V, 10W×2
Praca 6-10A/Czuwanie 0.7-0.9A@20V, 20W×2
Praca 22A/Czuwanie 0.4-1.6A@28-32V, 30W×2/40W×2 |
| Wybór zasilania |
Zasilanie przez kabel główny |
| Interfejs |
| Interfejs podstawowy |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, wejście DC. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) opcjonalne. Obsługuje przezroczystą transmisję przez Ethernet i porty szeregowe oraz obsługuje wszystkie protokoły komunikacyjne, w tym MAVLink. Można wybrać priorytet usługi |
| Rozszerzenie sieci opcjonalne |
Routing sieci publicznej/4G LTE, integracja WB-NB, światłowód, satelita |
| Rozszerzenie wideo opcjonalne |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik zasilania |
Świeci na zielono - Włączone zasilanie |
| Wskaźnik stanu łącza |
Świeci na czerwono - Sieć nie jest połączona
Miga na czerwono - Uruchamianie/nie połączono z siecią
Świeci na zielono - Sieć jest połączona |
| Wskaźnik łącza RSSI |
Świeci na zielono - Jakość łącza jest doskonała
Świeci na niebiesko - Jakość łącza jest dobra
Świeci na żółto - Jakość łącza jest średnia
Świeci na fioletowo - Jakość łącza jest nieco gorsza
Świeci na czerwono - Jakość łącza jest słaba
Wyłączony - Łącze jest przerwane |
Interfejs zarządzania/
Interfejs sterowania |
Zarządzanie siecią oparte na przeglądarce/GUI, API dla interfejsu rozwoju wtórnego/SNMP |
