| Ogólne |
| Platforma SDR, Kształt fali |
9363 lub 9361+7Z020, Sieć mobilna MANET |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, Odbiór różnorodny, Formowanie wiązki TX / RX |
| Czułość odbioru |
-103dBm@5MHz BW |
| Szerokość pasma kanału |
1.25/2.5/5/10/20MHz Szerokopasmowe, ustawienie wąskopasmowe 250k/500k/1MHz |
| Szybkość transmisji danych |
1-70 Mb/s (20 MHz BW) Szerokopasmowe, 50-1000 kb/s Wąskopasmowe Adaptacyjne, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptacyjne (opcjonalne ustawienie stałe) |
Moc wyjściowa RF
(Obsługa TPC, kontrola mocy transmisji) |
0.25W x2; 0.5W x2
1W x2; 2W x2
4W x2; 5W x2
10W x2; 20W x2 |
| Tryb komunikacji |
Zdecentralizowana komunikacja P2P, P2MP i MP2MP z połączeniem krzyżowym, obsługująca małą skalę (w obrębie 8 węzłów) sieci MESH z dynamicznym routingiem i wielo-skokowym przekaźnikiem |
| Opóźnienie pojedynczego skoku |
Średnio 6 ms (jednokierunkowe, 20 MHz BW) |
| Szyfrowanie |
DES, AES128/256 (SM4/SNOW3G/ZUC opcjonalne, szyfrowanie karty Chip/TF lub zewnętrzna maszyna szyfrująca) |
| Tryb przeciwdziałania zakłóceniom |
Ręczne skanowanie widma, wybór kanału, Pełne pasmo ulepszone inteligentne wybieranie częstotliwości (świadomość widma)/Pełne pasmo adaptacyjne skakanie częstotliwości/Tryb roamingu opcjonalny |
|
Lokalne/
Zdalne zarządzanie
|
Częstotliwość robocza, szerokość pasma kanału, identyfikator sieci, moc nadawcza i inne ustawienia parametrów, skanowanie widma, wyświetlanie w czasie rzeczywistym i zapisy statystyczne topologii sieci, siła pola łącza, stosunek sygnału do szumu, ruch w górę i w dół, odległość węzła, BD/GPS (GNSS) pozycjonowanie mapa elektroniczna, monitorowanie temperatury/napięcia/zakłóceń, aktualizacja oprogramowania (zdalne wyciszanie i budzenie opcjonalne) |
| Inne |
Czas uruchamiania jest krótszy niż 28 sekund, a czas dostępu do sieci/aktualizacji/przełączania jest krótszy niż 1 sekunda;
Rozmiar sieci jest mniejszy niż 8 węzłów, a całkowita utrata przepustowości na trzech skokach jest mniejsza niż 70%;
Automatyczne śledzenie nośnej, adaptacja do przesunięcia częstotliwości Dopplera ±6 kHz odchylenia częstotliwości, obsługa komunikacji mobilnej przy prędkościach powyżej 7200 kilometrów na godzinę (Mach 6, 2000 metrów na sekundę) |
| Pasma(300M-6GHz konfigurowalne. Ta sama częstotliwość lub inna częstotliwość 2T2R w pojedynczym paśmie lub 1T2R w podwójnym paśmie do wyboru/inteligentna zmiana) |
| PASMO |
Zakres częstotliwości |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Pasmo L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Pasmo S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Pasmo C |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Uwaga: Moc RF, Wymiary, Waga są różne) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Środowiskowe |
| Temperatura pracy |
-40ºC ~+80ºC |
| Poziom ochrony |
IP66 (IP67/IP68 Dostosowane) |
| Mechaniczne |
| Rozmiar/Waga |

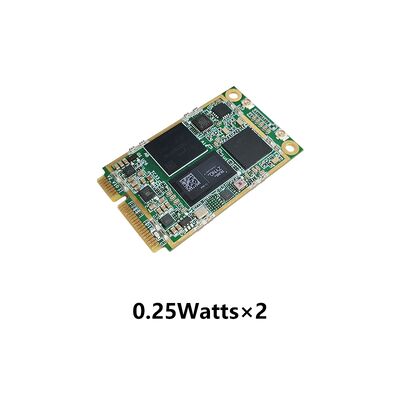

5.1x3.0x0.6cm/11g, 0.25W×2, DDL-nano

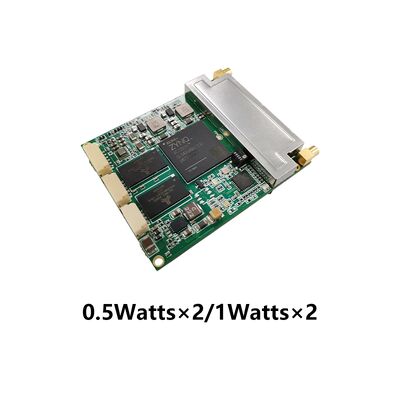

5.8x4.8x1.0cm/27g, 0.5W×2/1W×2, DDL-mini
8.7x5.4x1.0cm/40g, 1W×2

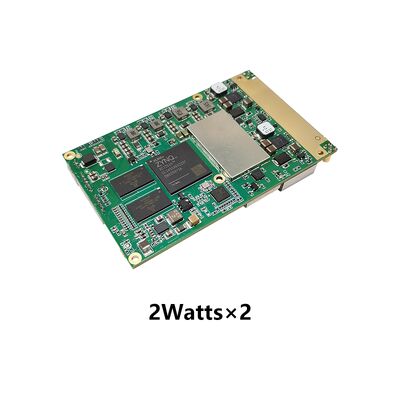

8.7x5.4x1.0cm/43g, 2W×2

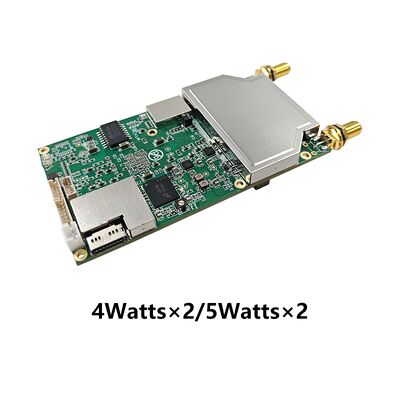

11.5x5.4x1.3cm/56g, 4W×2/5W×2

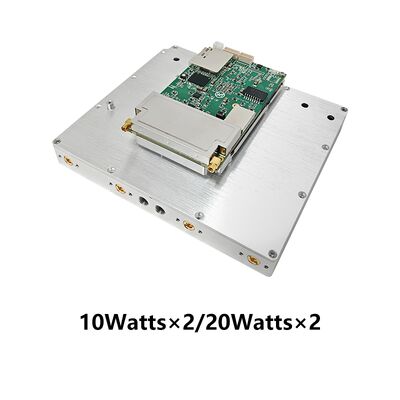

12.7x11.0x3.4cm/524g, 10W×2/20W×2
|
| Instalacja |
4 Otwory montażowe |
| Zasilanie |
| Napięcie zasilania |
3.5-5V DC, 0.25W x2
9-39V DC, 0.5W x2/1W x2
12-36V DC, 2W×2/4W×2/5W×2
18-32V DC, 10W x2/20W x2
|
| Zużycie energii |
Praca 1-2A/Czuwanie 0.5-1A@3.5-5V, 0.25W×2
Praca 0.3-0.5A/Czuwanie 0.2-0.3A@12V, 0.5W×2
Praca 1-2A/Czuwanie 0.5-0.7A@12V, 1W×2/2W×2
Praca 2-4A/Czuwanie 0.5-0.7A@12V, 4W×2/5W×2
Praca 3-6A/Czuwanie 0.7-0.9A@18V, 10W×2
Praca 6-10A/Czuwanie 0.7-0.9A@20V, 20W×2
|
| Wybór zasilania |
Zasilanie przez kabel główny |
| Interfejs |
| Podstawowy interfejs |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, wejście DC. TTL (UART), SBUS i Bluetooth 1.2-230.4Kbps, punkt dostępowy Wi-Fi i BD/GPS (GNSS) są dostępne. Obsługuje transparentną transmisję przez Ethernet i porty szeregowe oraz wszystkie protokoły komunikacyjne, w tym MAVLink. Możliwość wyboru priorytetu usługi |
| Rozszerzenie sieci opcjonalne |
Routing sieci publicznej/4G LTE, integracja WB-NB, światłowód, satelita |
| Rozszerzenie wideo opcjonalne |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik zasilania |
Świeci na zielono - Włączone zasilanie |
| Wskaźnik stanu łącza |
Świeci na czerwono - Sieć nie jest podłączona
Miga na czerwono - Uruchamianie/nie podłączone do sieci
Świeci na zielono - Sieć jest podłączona |
| Wskaźnik łącza RSSI |
Świeci na zielono - Jakość łącza jest doskonała
Świeci na niebiesko - Jakość łącza jest dobra
Świeci na żółto - Jakość łącza jest średnia
Świeci na fioletowo - Jakość łącza jest nieco gorsza
Świeci na czerwono - Jakość łącza jest słaba
Wyłączony - Łącze jest przerwane |
Interfejs zarządzania/
Interfejs sterowania |
Zarządzanie siecią oparte na sieci Web/GUI, API dla interfejsu rozwoju wtórnego/SNMP |
