| Ogólne |
| Platforma SDR, przebieg |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Sieć komórkowa MANET+MIMO |
| Technologia MIMO |
Kodowanie przestrzeń-czas, różnorodność odbioru, formowanie wiązki TX /RX, multipleksowanie przestrzenne |
| Czułość odbioru |
-103dBm@5MHz BW |
| Szerokość pasma kanału |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz podwójna antena transceiver częstotliwości agregacji nośnej), konfigurowalny |
| Szybkość transmisji danych |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, formowanie wiązki przez 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptacyjne, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptacyjne (opcjonalne ustawienie stałe) |
Moc wyjściowa RF
(Obsługa TPC, kontrola mocy transmisji, regulacja 1dBm) |
10W×2/20W×2
40W×2/50W×2
150W×2/250W×2 (Dostosowanie) |
| Tryb |
Rozproszony bezcentralny Punkt-do-punktu/Punkt-do-wielu punktów/Wielopunktowy-do-wielu punktów, Warstwa 2 lub 3 routingu dynamicznego, przekaźnik wielo-skokowy, Gwiazda/Linia/Sieć/Hybryda |
| Opóźnienie pojedynczego skoku |
Średnio 6ms (jednokierunkowe, 20MHz BW) |
| Szyfrowanie |
DES, AES128/256 (SM4/SNOW3G/ZUC opcjonalne, szyfrowanie chip/karta TF dostosowane lub zewnętrzne urządzenie szyfrujące) |
| Tryb przeciwdziałania zakłóceniom |
Ręczne skanowanie widma, wybór kanału/Pełne pasmo, ulepszone inteligentne wybieranie częstotliwości (świadomość widma)/Pełne pasmo, adaptacyjne skakanie częstotliwości FHSS/Tryb roamingu, Wielopoziomowe przeciwdziałanie zakłóceniom |
|
Lokalne/
Zdalne zarządzanie
|
Częstotliwość operacyjna, szerokość pasma kanału, identyfikator sieci, ustawienia mocy nadawania i inne parametry, skanowanie widma, wyświetlanie w czasie rzeczywistym i zapisy statystyczne topologii sieci, siła pola łącza, stosunek sygnału do szumu, ruch wysyłania i pobierania, odległość węzła, mapa elektroniczna BD/GPS(GNSS), monitorowanie temperatury/napięcia/zakłóceń, aktualizacja oprogramowania (opcjonalne zdalne wyciszanie i budzenie) |
| Inne |
Czas uruchamiania jest krótszy niż 28 sekund, a czas dostępu do sieci/aktualizacji/przełączania jest krótszy niż 1 sekunda;
Nie ma ograniczeń co do pojemności użytkowników w pojedynczym systemie (256 węzłów lub więcej) i liczby skoków w sieciach Mesh (Dane 15+ skoków, głos 10+ skoków, wideo 8+ skoków);
Całkowita utrata szybkości transmisji dla więcej niż trzech skoków jest mniejsza niż 70%;
Automatyczne śledzenie nośnej, dostosowane do odchylenia częstotliwości Dopplera ±6kHz, obsługuje komunikację mobilną przy prędkościach powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę) |
| Pasma(70M-6GHz/Uper C-X-Ku konfigurowalne. Ta sama częstotliwość lub inna częstotliwość TDD, 2T2R w pojedynczym paśmie lub 1T2R w paśmie podwójnym) |
| PASMO |
Zakres częstotliwości |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Pasmo L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Pasmo S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Pasmo C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Uwaga: Moc RF, Wymiary, Waga są różne) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Środowiskowe |
| Temperatura pracy |
-40ºC ~+80ºC |
| Poziom ochrony |
IP66 (IP67/IP68 Dostosowane) |
| Mechaniczne |
| Rozmiar/Waga |

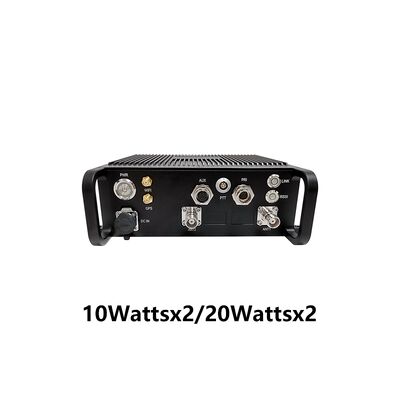

19.1x18.6x6.3cm/2.16kg, 10W×2/20W×2

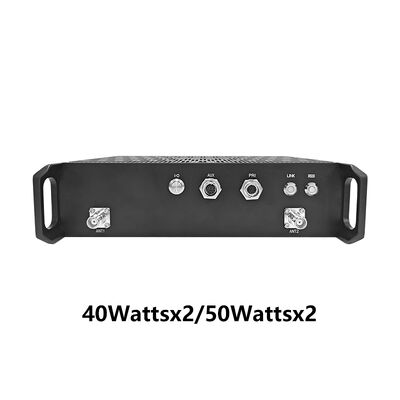

25.8x21.3x6.5cm/3.95kg, 50W×2

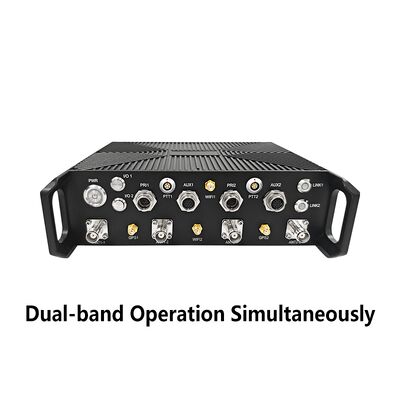

19.0x23.0x6.5cm/3.0kg, Działanie dwupasmowe jednocześnie

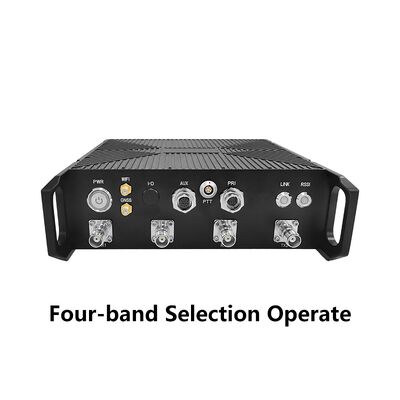

22.1x21.1x6.3cm/2.16kg, Wybór czterech pasm

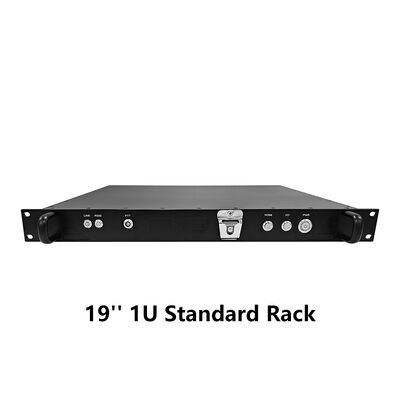

48.2x42.0x4.5cm/3.9kg, 19'' 1U Standardowy radio w szafie

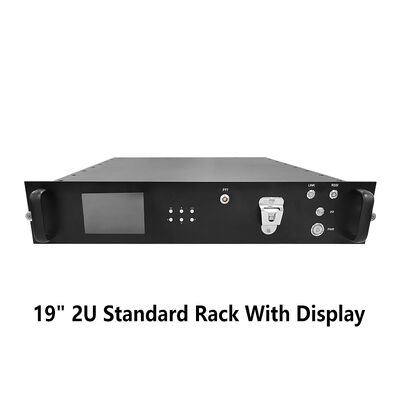

48.2x42.0x8.8cm/5.9kg, 19'' 2U Standardowy radio w szafie z ekranem |
| Kolor |
Czarny (opcjonalnie żelaznoszary, zielony wojskowy) |
| Instalacja |
4 otwory montażowe, uszy |
| Zasilanie |
| Napięcie zasilania |
18-32V DC, 10W×2/20W×2
28-32V DC, 40W×2/50W×2 |
| Pobór mocy |
Praca 3-6A/Czuwanie 0.7-0.9A@24V, 10W×2
Praca 6-7A/Czuwanie 0.7-0.9A@24V, 20W×2
Praca 22A/Czuwanie 0.4-1.6A@28-32V, 40W×2
Praca 30A/Czuwanie 0.5-1.7A@28-32V, 50W×2 |
| Wybór zasilania |
Zasilanie przez kabel główny |
| Interfejs |
| Interfejs podstawowy |
2xTNC/2xN RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, wejście DC. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) opcjonalne. Obsługuje przezroczystą transmisję przez porty Ethernet i szeregowe oraz obsługuje wszystkie protokoły komunikacyjne, w tym MAVLink. Można wybrać priorytet usługi |
Naciśnij i mów/
Interfejs pomocniczy |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Rozszerzenie sieci opcjonalne |
Routing sieci publicznej/4G LTE, integracja WB-NB, światłowód, satelita |
| Rozszerzenie wideo opcjonalne |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Świeci na czerwono - Sieć nie jest połączona
Miga na czerwono - Uruchamianie/nie połączono z siecią
Świeci na zielono - Sieć jest połączona
Miga na zielono - Naciśnij i mów zostało naciśnięte |
| Wskaźnik łącza RSSI |
Świeci na zielono - Jakość łącza jest doskonała
Świeci na niebiesko - Jakość łącza jest dobra
Świeci na żółto - Jakość łącza jest średnia
Świeci na fioletowo - Jakość łącza jest nieco gorsza
Świeci na czerwono - Jakość łącza jest słaba
Wyłączony - Łącze jest przerwane |
Interfejs zarządzania/
Interfejs sterowania |
Zarządzanie siecią oparte na przeglądarce/GUI, interfejs API dla interfejsu rozwoju wtórnego/SNMP |
