| Ogólne |
| Platforma SDR, Kształt fali |
9363 lub 9361+7Z020, Sieć mobilna MANET |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, Odbiór różnorodności, Formowanie wiązki TX / RX |
| Czułość odbioru |
-103dBm@5MHz BW, -117dBm@250KHz |
| Szerokość pasma kanału |
1.25/2.5/5/10/20MHz Szerokopasmowe, 250k/500k/1MHz Ustawienie wąskopasmowe |
| Szybkość transmisji danych |
1-70 Mb/s (20 MHz BW) Szerokopasmowe, 50-1000 kb/s wąskopasmowe Adaptacyjne, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptacyjne (opcjonalne ustawienie stałe) |
Moc wyjściowa RF
(Obsługa TPC, kontrola mocy transmisji) |
10W×2/20W×2
40W×2/50W×2
150W×2/250W×2 (Dostosowywanie) |
| Tryb komunikacji |
Zdecentralizowana komunikacja P2P, P2MP i MP2MP z połączeniami krzyżowymi, obsługująca małą skalę (w obrębie 8 węzłów) sieci MESH z dynamicznym routingiem i wielo-skokowym przekaźnikiem |
| Opóźnienie pojedynczego skoku |
Średnio 6 ms (jednokierunkowe, 20 MHz BW) |
| Szyfrowanie |
DES, AES128/256 (SM4/SNOW3G/ZUC opcjonalne, szyfrowanie chip/karta TF dostosowane lub zewnętrzne urządzenie szyfrujące) |
| Tryb przeciwdziałania zakłóceniom |
Ręczne skanowanie widma, wybór kanału, Pełne pasmo ulepszone inteligentne wybieranie częstotliwości (świadomość widma)/Pełne pasmo adaptacyjne skakanie po częstotliwościach/Tryb roamingu opcjonalny |
|
Lokalne/
Zdalne zarządzanie
|
Częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, ustawienia mocy nadawczej i inne parametry, skanowanie widma, wyświetlanie w czasie rzeczywistym i zapisy statystyczne topologii sieci, siła pola łącza, stosunek sygnału do szumu, ruch w górę i w dół, odległość węzła, mapa elektroniczna BD/GPS (GNSS), temperatura/napięcie/monitorowanie zakłóceń, aktualizacja oprogramowania (opcjonalne zdalne wyciszanie i budzenie) |
| Inne |
Czas uruchamiania jest krótszy niż 28 sekund, a czas dostępu do sieci/aktualizacji/przełączania jest krótszy niż 1 sekunda;
Rozmiar sieci jest mniejszy niż 8 węzłów, a całkowita utrata przepustowości na trzech skokach jest mniejsza niż 70%;
Automatyczne śledzenie nośnej, adaptacja do przesunięcia częstotliwości Dopplera ±6 kHz odchylenia częstotliwości, obsługa komunikacji mobilnej przy prędkościach powyżej 7200 kilometrów na godzinę (Mach 6, 2000 metrów na sekundę) |
| Pasma(300M-6GHz konfigurowalne. Ta sama częstotliwość lub inna częstotliwość 2T2R w pojedynczym paśmie lub 1T2R w podwójnym paśmie do wyboru/inteligentna zmiana) |
| PASMO |
Zakres częstotliwości |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Pasmo L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Pasmo S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Pasmo C |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Uwaga: Moc RF, Wymiary, Waga są różne) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Środowiskowe |
| Temperatura pracy |
-40ºC ~+80ºC |
| Poziom ochrony |
IP66, IP67/IP68 Dostosowane |
| Mechaniczne |
| Rozmiar/Waga |

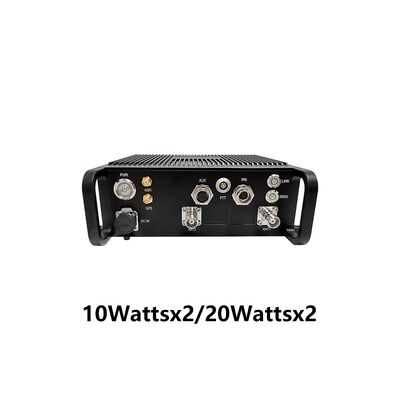

19.1x18.6x6.3cm/2.16kg, 10W×2/20W×2

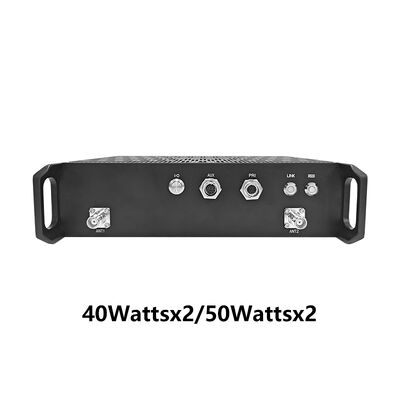

25.8x21.3x6.5cm/3.95kg, 50W×2

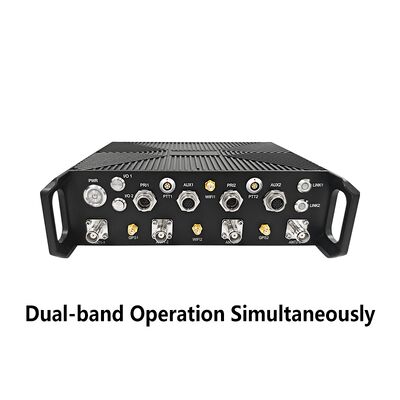

19.0x23.0x6.5cm/3.0kg, Działanie dwupasmowe jednocześnie

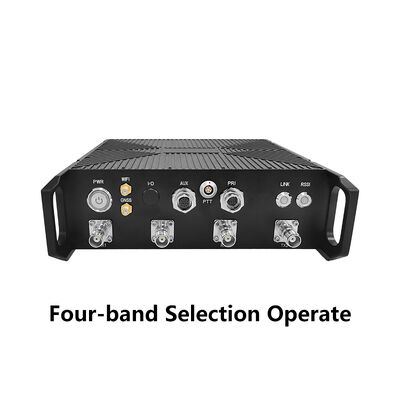

22.1x21.1x6.3cm/2.16kg, Wybór czteropasmowy Działanie

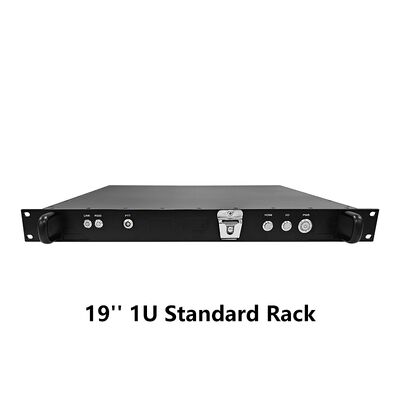

48.2x42.0x4.5cm/3.9kg, Radio w standardowym racku 19'' 1U

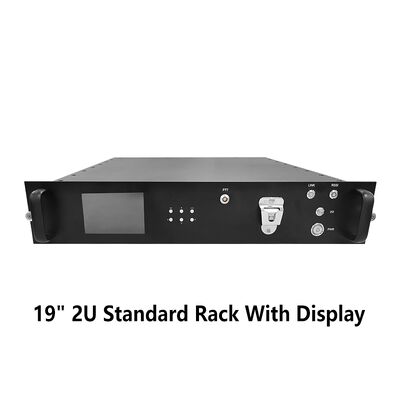

48.2x42.0x8.8cm/5.9kg, Radio w standardowym racku 19'' 2U z ekranem wyświetlacza
|
| Kolor |
Czarny, Szary żelaza (opcjonalny zielony wojskowy) |
| Instalacja |
4 otwory montażowe, uszy |
| Zasilanie |
| Napięcie zasilania |
18-32V DC, 10W×2/20W×2
28-32V DC, 40W×2/50W×2
|
| Zużycie energii |
Praca 3-6A/Czuwanie 0.7-0.9A@24V, 10W×2
Praca 6-7A/Czuwanie 0.7-0.9A@24V, 20W×2
Praca 22A/Czuwanie 0.4-1.6A@28-32V, 40W×2
Praca 30A/Czuwanie 0.5-1.7A@28-32V, 50W×2
|
| Wybór zasilania |
Zasilanie przez kabel główny |
| Interfejs |
| Podstawowy interfejs |
2xTNC/2xN RF RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, wejście DC. Dostępne są TTL (UART), SBUS i Bluetooth 1.2-230.4Kbps, punkt dostępowy Wi-Fi i BD/GPS (GNSS). Obsługuje transparentną transmisję przez porty Ethernet i szeregowe oraz wszystkie protokoły komunikacyjne, w tym MAVLink. Możliwość wyboru priorytetu usługi |
Naciśnij, aby mówić/Pomocniczy
interfejs |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Opcjonalne rozszerzenie sieci |
Routing sieci publicznej/4G LTE, integracja WB-NB, światłowód, satelita |
| Opcjonalne rozszerzenie wideo |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Ciągły czerwony - Sieć nie jest podłączona
Mrugający czerwony - Uruchamianie/nie podłączony do sieci
Ciągły zielony - Sieć jest podłączona
Mrugający zielony - Push-To-Talk został wciśnięty |
| Wskaźnik łącza RSSI |
Ciągły zielony - Jakość łącza jest doskonała
Ciągły niebieski - Jakość łącza jest dobra
Ciągły żółty - Jakość łącza jest średnia
Ciągły fioletowy - Jakość łącza jest nieco gorsza
Ciągły czerwony - Jakość łącza jest słaba
Wyłączony - Łącze jest przerwane |
Interfejs zarządzania/
Interfejs sterowania |
Zarządzanie siecią oparte na sieci/GUI, API dla interfejsu rozwoju wtórnego/SNMP |
