| Platforma SDR, forma fali |
9363 lub 9361+7Z020, sieć mobilna MANET |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, odbieranie różnorodności, TX/RX beamforming |
Częstotliwość
(70M-6GHz dostosowywalne) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L pasma (1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1).8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Pasma (S) 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1,9-2.7/2,0-2.7/2,1-2.7/2,7-3,6*GHz) /
Grupa C ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz)
|
| Przepustowość kanału |
250k/500k/1MHz ((Dual Antenna) |
| Wrażliwość |
-117dBm@250KHz |
| Tryb modulacji |
BPSK/QPSK/16QAM (adaptywny), OFDM ((podwójna antena) |
| Poziom transmisji danych w powietrzu |
50-250kbps@250kHz ((Dual Antenna)
125-500kbps@500kHz ((Dual Antenna)
250-1000kbps@1MHz ((Dwoma antenami) |
| Tryb wielokrotnego dostępu |
CSMA/TDMA |
| Kanał RF |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Przekazanie mocy |
0.25/0.5/1/2/4 ((5) Waty ((Dwuasobowa antena) |
Single Hop
Odległość komunikacji |
30-100 km (LOS), 1-30 km (Obszar miejski) |
| Tryb pracy |
Punkt-do-punktu/Punkt-do-wielu-punktów/Multipoint-do-wielu-punktów, Dynamic routing/Multi-hop relay, Star/Line/Network/Hybrid |
| Złącza |
Port seryjny (dwu- kierunkowy punkt-punkt, jednostronne punkt-wielokrotne) / Port sieciowy (jednosprzewodowy, wielokrotny, nadawany) / Głos, lokalizacja (przewodowa) |
| Opóźnienie pojedynczego skoku |
Średnia 7mS (1MHz BW) |
| Szyfrowanie |
DES, AES128/256, SNOW3G/ZUC opcjonalnie, szyfrowanie kartą Chip/TF dostosowane lub zewnętrzne urządzenie szyfrujące |
| Tryb antyzablokowania |
ręczne wybór kanału skanu widma, inteligentne wybieranie częstotliwości z rozszerzonym pełnym pasmem (świadomość widma) / pełne pasmo adaptacyjne skakanie częstotliwości FHSS/tryb roamingu
opcjonalnie |
| Zarządzanie lokalne/odległe |
częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, moc przesyłowa i inne ustawienia parametrów, skanowanie widma, wyświetlenie w czasie rzeczywistym i zapisy statystyczne topologii sieci,stosunek siły pola łącza sygnału do hałasu, przesyłanie i pobieranie ruchu, odległość węzła, mapa elektroniczna GPS/Beidou, monitorowanie temperatury/ napięcia/zaburzeń, aktualizacja oprogramowania. |
| Pozostałe |
Czas uruchomienia wynosi mniej niż 28 sekund, a czas dostępu do sieci/aktualności/przełączania wynosi mniej niż 1 sekundę.
Nie ma ograniczeń co do pojemności użytkownika pojedynczego systemu (256 węzłów lub więcej) i liczby hopów w sieciach Mesh (data 15+ hopów, voice 10+ hopów, video 8+ hopów).Całkowita utrata przepustowości dla więcej niż trzech chmiel jest mniejsza niż 70%.
Automatyczne śledzenie nośnika, dostosowane do odchylenia częstotliwości Dopplera o przesunięciu częstotliwości ±6 kHz, obsługuje komunikację mobilną z prędkością powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę).
|
|
Wielkość sieci/
Zdolność wielokrotnego przeskoku
|
Jednostka sieciowa większa niż 256 węzłów/15 skoków |
| Temperatura działania |
-40°C ~ +80°C |
| Poziom ochrony |
IP66, IP67/IP68 Dostosowane |
| Akumulatory |
8-10/6-8 godzin dla 114/77,7Wh (radio przenośne) |
napięcie/
Zużycie energii |
3.5-5VDC/operacja 1-2A/standby 0,5-1A@3,5-5V, 0,25Watt x2, NB-nano
9-32VDC/funkcja 0,3-0,5A/standby 0,2-0,3A@12V, 0,5 Watt x2, NB-mini
9-39VDC/funkcja 0,5-1A/standby 0,4-0,6A@12V, 1W x2
12-36VDC/operacja 1-2A/standby 0,5-0,7A@12V, 2/4(5) Watty x2
18-32VDC/operacja 3-6A/standby 0,7-0,9A@16.8V, 10W x2
18-32VDC/operacja 6-7A/standby 0,7-0,9A@20V, 20/40(50) Watty x2
|
| Wybór mocy |
Zapewnienie zasilania za pomocą baterii z twist-lock lub kabla głównego |

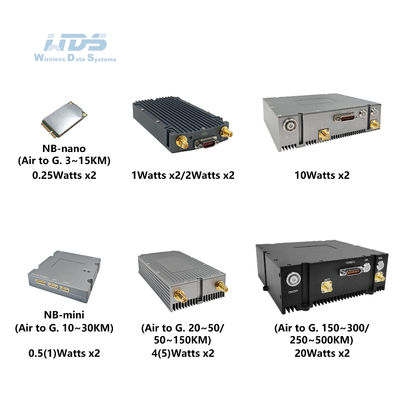

| Wymiary/waga |

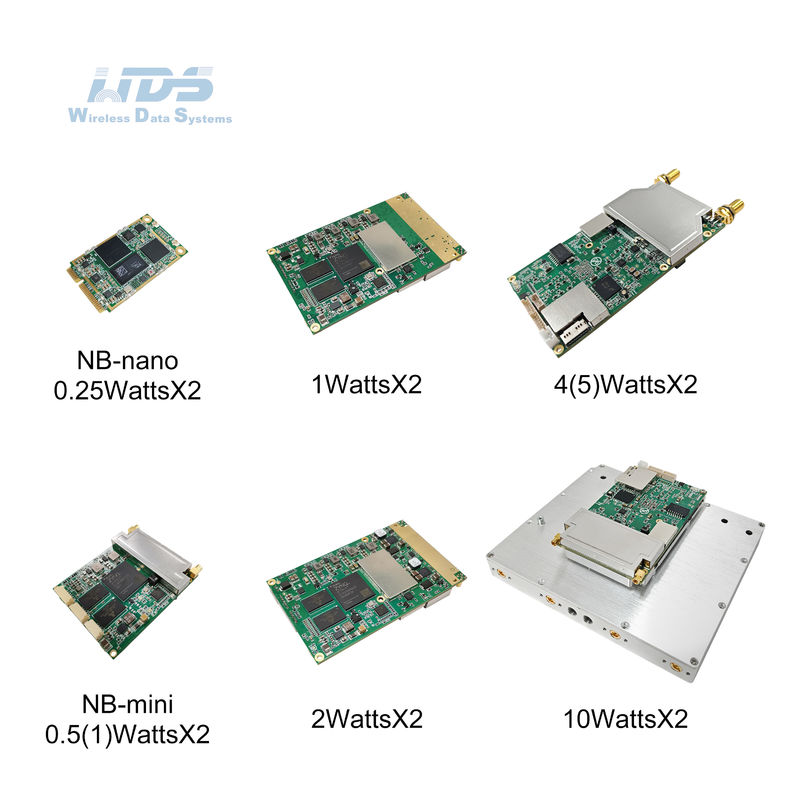

5.1x3.0x0.6cm/11g, 0,25Watt x2 Moduł, NB-nano
5.8x4.8x1.0cm/27g, 0,5Watt x2 Moduł, NB-mini
8.7x5.4x1.0cm/40g, 1Watt x2 Moduł
8.7x5.4x1.0cm/43g, 2W x2/4W x2 Moduł
11.5x5.4x1.3cm/56g, 5W x2 moduł
12.7x11.0x3.4cm/524g, 10 ((20) Wattów x2 Moduł
5.1x3.0x0.7cm/14g, 0.25Wx2 Podwójna antena powietrzna, NB-nano
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Podwójna antena powietrzna, NB-mini
6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Podwójna antena powietrzna, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Podwójna Antenna Powietrzna Żelazna Szara
13.8x6.2x2.7cm/225, 4(5)Wx2 Podwójna Antenna Powietrzna Żelazna Szara
12.8x13.4x3.8cm/598g, 10/20Watt x2 Podwójna Antenna Powietrzna Żelazna Szara
14.2x14.0x5.0cm/962g, 10/20Watt x2 Podwójna antena powietrzna-czarna

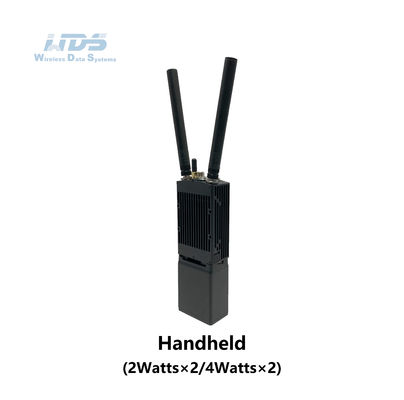

19.0x6.8x3.8cm/769g, z baterią 11,1V/77,7Wh Dual Antenna Handheld |
| Instalacja/kolor |
4 otwory montażowe/czarne, żelazne szare, zielone wojskowe opcjonalne |
| Podstawowy interfejs |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, wejście DC |
|
/Przeciśnij, żeby mówić.
Interfejs pomocniczy
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Rozszerzenie sieci opcjonalne |
Routing sieci publicznej / 4G LTE, integracja WB-NB, światłowody, satelitarny |
| Rozszerzenie wideo opcjonalne |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Stały czerwony - sieć nie jest podłączona
Błyskotanie na czerwono - uruchomienie/nie podłączone do sieci
Zielona stała - sieć jest podłączona
Blinking green - Voice PTT jest wyłączony
|
| Wskaźnik łącza RSSI |
Stały zielony - jakość linku jest doskonała
Niebieski - jakość linku jest dobra
Stały żółty - jakość łącza średnia
Stały fioletowy - jakość linku jest nieco gorsza
Stały czerwony - jakość linku jest słaba lub linku nie ma
|
|
Interfejs zarządzania/
Interfejs sterowania
|
Zarządzanie siecią oparte na sieci Web/GUI, API dla wtórnego interfejsu rozwoju/SNMP
|
