| Ogólne |
| Platforma SDR, przebieg |
9361+7Z030/7Z035 lub 7Z100, sieć komórkowa MANET+MIMO |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, odbiór różnorodności, formowanie wiązki TX / RX, multipleksowanie przestrzenne |
| Czułość odbioru |
-103dBm@5MHz BW |
| Szerokość pasma kanału |
1.25/2.5/5/10/20MHz, ustawienie 30/40MHz; Agregacja nośnych 80MHz (podwójne anteny z dwiema częstotliwościami 40MHz+40MHz dla nadajnika-odbiornika) opcjonalnie |
| Szybkość transmisji danych |
1-130Mbps (20MHz BW) / 252Mbps (40MHz BW) / 350Mbps (40MHz+40MHz agregacji nośnych) Adaptacyjne, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptacyjne (ustawienie stałe opcjonalne) |
|
Moc wyjściowa RF
(Obsługa TPC, kontrola mocy transmisji, regulacja 1dBm)
|
10W×2
20W×2
40W×2
|
|
Pojedynczy skok
Odległość komunikacji
|
100-300 KM (LOS), 1-30 KM (obszar miejski) |
| Tryb |
Rozproszony bezcentralny Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Warstwa 2 lub 3 routingu dynamicznego, przekaźnik wieloskokowy, Star/Line/Network/ Hybrid |
| Opóźnienie pojedynczego skoku |
Średnio 10mS (20MHz BW) |
| Szyfrowanie |
DES, AES128/256, SM4, SNOW3G/ZUC opcjonalnie, szyfrowanie chip/karta TF dostosowane lub zewnętrzne urządzenie szyfrujące |
| Tryb antyzakłóceniowy |
Ręczne skanowanie widma, wybór kanału/Pełnopasmowe, ulepszone inteligentne wybieranie częstotliwości (świadomość widma)/Pełnopasmowe adaptacyjne skakanie częstotliwości FHSS/Tryb roamingu, wielopoziomowa ochrona przed zakłóceniami |
|
Lokalne/
Zdalne zarządzanie
|
Częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, ustawienia mocy nadawania i innych parametrów, skanowanie widma, wyświetlanie w czasie rzeczywistym i zapisy statystyczne topologii sieci, siła pola łącza, stosunek sygnału do szumu, ruch wysyłania i pobierania, odległość węzła, mapa elektroniczna GPS/BD/GLONASS, temperatura/napięcie/zakłócenia Monitorowanie, aktualizacja oprogramowania. Zdalne wyciszanie i budzenie opcjonalne |
| Inne |
Czas uruchamiania krótszy niż 28 sekund, a czas dostępu/aktualizacji/przełączania sieci krótszy niż 1 sekunda
Nie ma ograniczeń co do pojemności użytkowników pojedynczego systemu (256 węzłów lub więcej) i liczby skoków w sieciach Mesh (Dane 15+ skoków, głos 10+ skoków, wideo 8+ skoków). Całkowita utrata przepustowości dla trzech i więcej skoków jest mniejsza niż 70%. Automatyczne śledzenie nośnej, dostosowane do odchylenia częstotliwości Dopplera ±6kHz, obsługuje komunikację mobilną z prędkością powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę)
|
| Pasma(70M-6GHz/Uper C-X-Ku konfigurowalne. Ta sama częstotliwość TDD lub inna częstotliwość FDD, 2T2R w pojedynczym paśmie lub 1T2R w paśmie podwójnym) |
| PASMO |
Zakres częstotliwości |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Pasmo L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Pasmo S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Pasmo C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Uwaga: Moc RF, Wymiary, Waga są różne) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Środowiskowe |
| Temperatura pracy |
-40℃ ~+80℃ |
| Poziom ochrony |
IP66, IP67/IP68 Dostosowane |
| Mechaniczne |

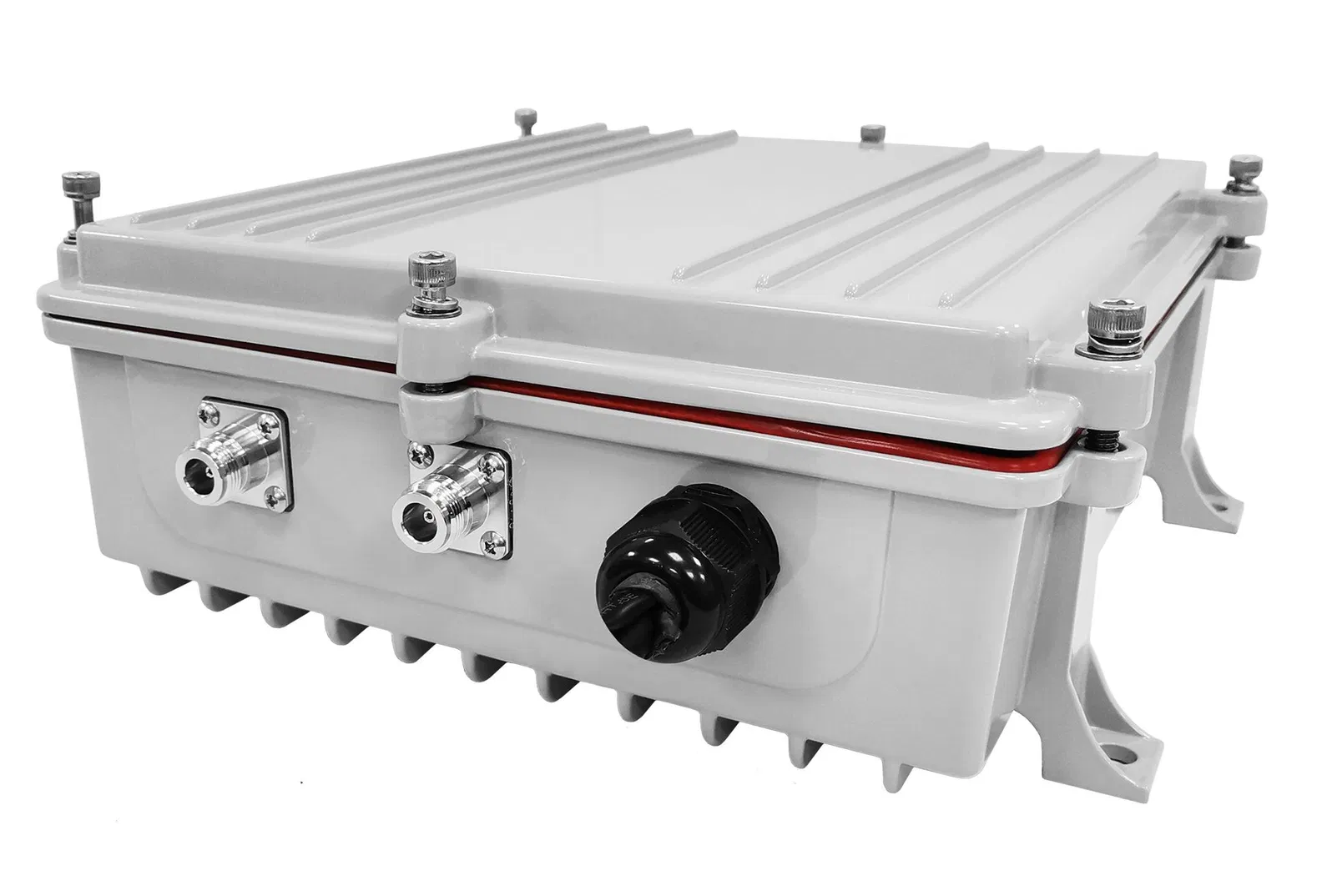

| Rozmiar/Waga |

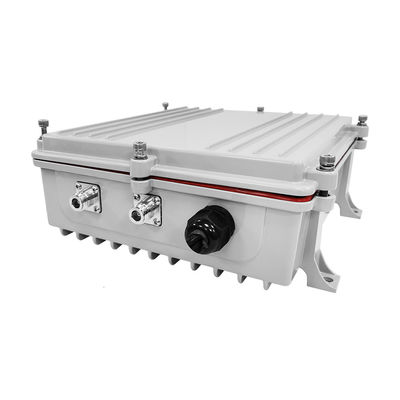

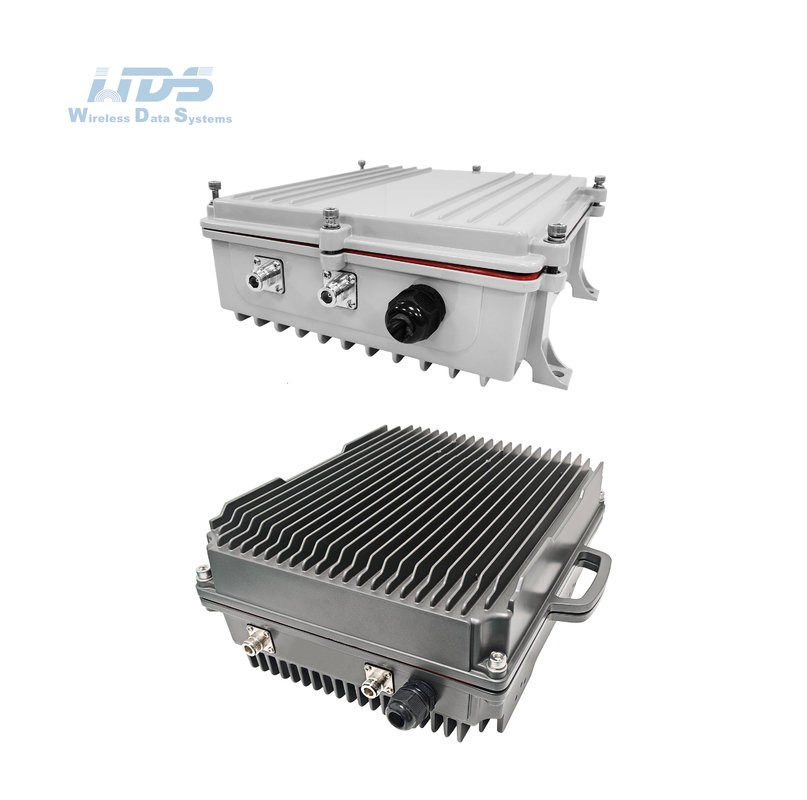

31.6x29.2x11.0cm/4.35kg (Biały)

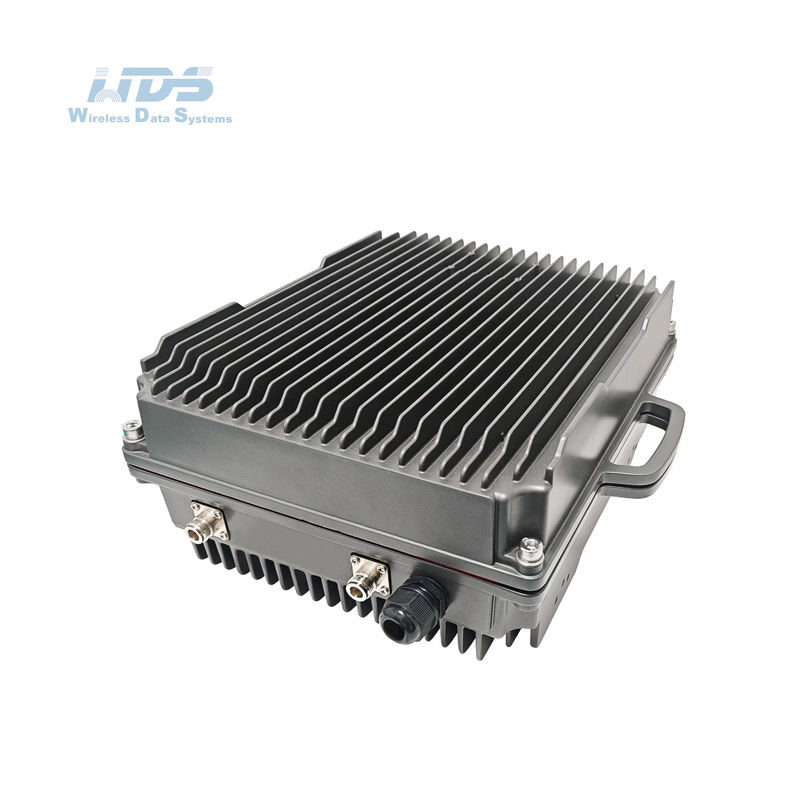

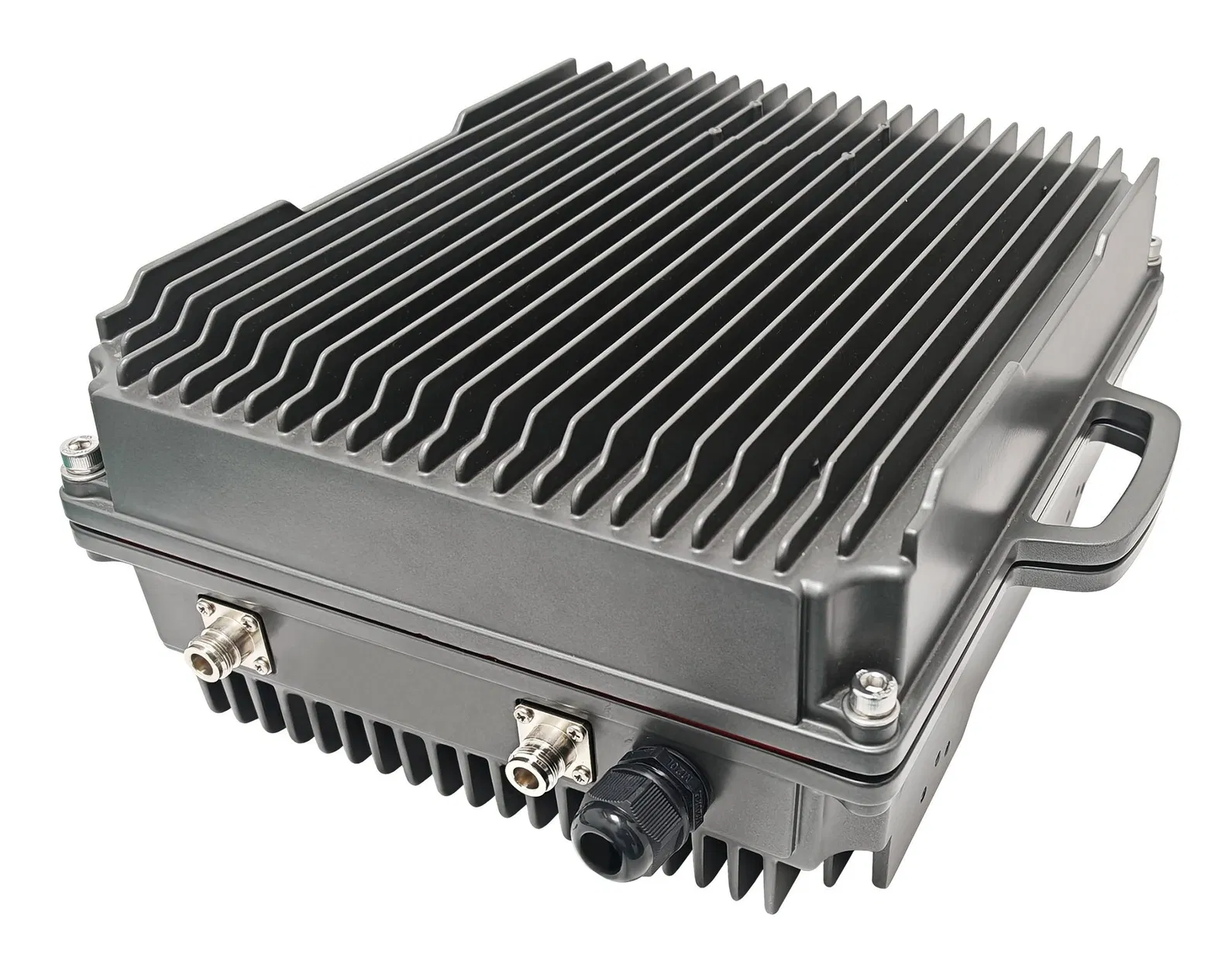

35.5x35.1x15.0cm/10.9kg (Szary żelazny)
|
| Instalacja/Kolor |

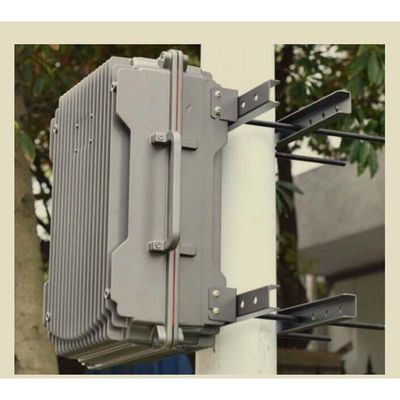

4 otwory montażowe/Czarny, Szary żelazny, Zielony wojskowy Opcjonalnie |
| Zasilanie |
| Napięcie zasilania |
18-24VDC (10W×2)
18-36VDC (20W×2/40W×2)
|
| Pobór mocy |
Praca 3-6A/Czuwanie 0.7-0.9A@24V (10W×2)
Praca 6-7A/Czuwanie 0.7-0.9A@24V (20W×2/40W×2) |
| Wybór zasilania |
Zasilanie przez akumulator Twist-Lock lub kabel główny |
| Baterie |
10/6 godzin dla 114/77.7Wh |
| Interfejs |
| Podstawowy interfejs |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Wejście DC |
|
Naciśnij, aby mówić/
Interfejs pomocniczy
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Rozszerzenie sieci opcjonalne |
Routing sieci publicznej/4G LTE, integracja WB-NB, światłowód, satelita |
| Rozszerzenie wideo opcjonalne |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Czerwony ciągły - Sieć nie jest połączona
Czerwony migający - Uruchamianie/nie połączony z siecią
Zielony ciągły - Sieć jest połączona
Zielony migający - Głos PTT jest w dół
|
| Wskaźnik łącza RSSI |
Zielony ciągły - Jakość łącza jest doskonała
Niebieski ciągły - Jakość łącza jest dobra
Żółty ciągły - Jakość łącza jest średnia
Fioletowy ciągły - Jakość łącza jest nieco gorsza
Czerwony ciągły - Jakość łącza jest słaba lub łącze jest w dół
|
|
Interfejs zarządzania/
Interfejs sterowania
|
Zarządzanie siecią oparte na przeglądarce/GUI, API dla interfejsu rozwoju wtórnego/SNMP |
