| Ogólne |
| Platforma SDR, przebieg |
9363 lub 9361+7Z020, Mobilna sieć MANET |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, odbiór różnorodności, formowanie wiązki TX / RX |
| Czułość odbioru |
-103dBm@5MHz BW |
| Szerokość pasma kanału |
Ustawienie 1,25/2,5/5/10/20MHz; Obsługuje transmisję i odbiór z różnymi szerokościami pasma kanału, osiągając mieszane szerokopasmowe i wąskopasmowe |
| Szybkość transmisji danych |
1-70 Mb/s (20 MHz BW) Adaptacyjne, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptacyjne (opcjonalne ustawienie stałe) |
|
Moc wyjściowa RF
(Obsługa TPC, kontrola mocy transmisji, regulacja 1dBm)
|
0,25 W x2; 0,5(1) W x2; 1 W x2; 2 W x2; 4(5) W x2; 10 W x2; 20 W x2
|
|
Pojedynczy przeskok
Odległość komunikacji
|

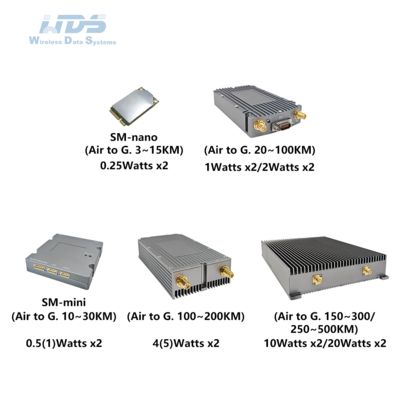

Powietrze do G. 3-15KM, 0,25 W x2; 10-30KM, 0,5 W x2; 20~50KM, 1 W x2; 50~100KM, 2 W x2; 100~150KM, 4 W x2; 100~200KM, 5 W x2; 150~300KM, 10 W x2; 250~500KM, 20 W x2 |
| Tryb |
Rozproszony bezcentralny Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Warstwa 2 lub 3 routingu dynamicznego, przekaźnik wielo przeskokowy, Star/Line/Network/Hybrid |
| Opóźnienie pojedynczego przeskoku |
Średnio 10 ms (20 MHz BW) |
| Szyfrowanie |
DES, AES128/256, SM4, SNOW3G/ZUC opcjonalne, szyfrowanie chip/karta TF dostosowane lub zewnętrzne urządzenie szyfrujące |
| Tryb antyzakłóceniowy |
Ręczne skanowanie widma, wybór kanału/Pełne pasmo, ulepszone inteligentne wybieranie częstotliwości (świadomość widma)/Pełne pasmo, adaptacyjne skakanie częstotliwości FHSS/Tryb roamingu, Wielopoziomowa ochrona przed zakłóceniami |
|
Lokalne/
Zdalne zarządzanie
|
Częstotliwość robocza, szerokość pasma kanału, identyfikator sieci, ustawienia mocy transmisji i inne parametry, skanowanie widma, wyświetlanie w czasie rzeczywistym i statystyczne zapisy topologii sieci, siła pola łącza, stosunek sygnału do szumu, ruch wysyłania i pobierania, odległość węzła, mapa elektroniczna GPS/BD/GLONASS, temperatura/napięcie/zakłócenia Monitorowanie, aktualizacja oprogramowania. Zdalne wyciszanie i budzenie opcjonalne |
| Inne |
Czas uruchamiania jest krótszy niż 28 sekund, a czas dostępu do sieci/aktualizacji/przełączania jest krótszy niż 1 sekunda
Nie ma ograniczeń co do pojemności użytkownika pojedynczego systemu (256 węzłów lub więcej) i liczby przeskoków w sieciach Mesh (Dane 15+ przeskoków, głos 10+ przeskoków, wideo 8+ przeskoków). Całkowita utrata przepustowości dla trzech przeskoków i więcej jest mniejsza niż 70%. Automatyczne śledzenie nośnej, dostosowane do odchylenia częstotliwości Dopplera ±6 kHz przesunięcia częstotliwości, obsługuje komunikację mobilną przy prędkościach powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę)
|
| Pasma(300M-6GHz/Uper C-X-Ku konfigurowalne. Ta sama częstotliwość lub inna częstotliwość TDD, 2T2R w jednym paśmie) |
| PASMO |
Zakres częstotliwości |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Pasmo L (GHz) |
1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,0-1,5/1,1-1,6/1,2-1,7/1,3-1,8/1,6-2,3/1,7-2,4/1,8-2,2* |
| Pasmo S (GHz) |
2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,2-3,4/3,4-3,6/3,6-3,8, 1,9-2,7/2,0-2,7/2,1-2,7/2,7-3,6* |
| Pasmo C (GHz) |
4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0/6,4-7,2* |
| |
(Uwaga: moc RF, wymiary, waga są różne) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Środowiskowe |
| Temperatura pracy |
-40℃ ~+80℃ |
| Poziom ochrony |
IP66, IP67/IP68 Dostosowane |
| Mechaniczne |
| Rozmiar/Waga |

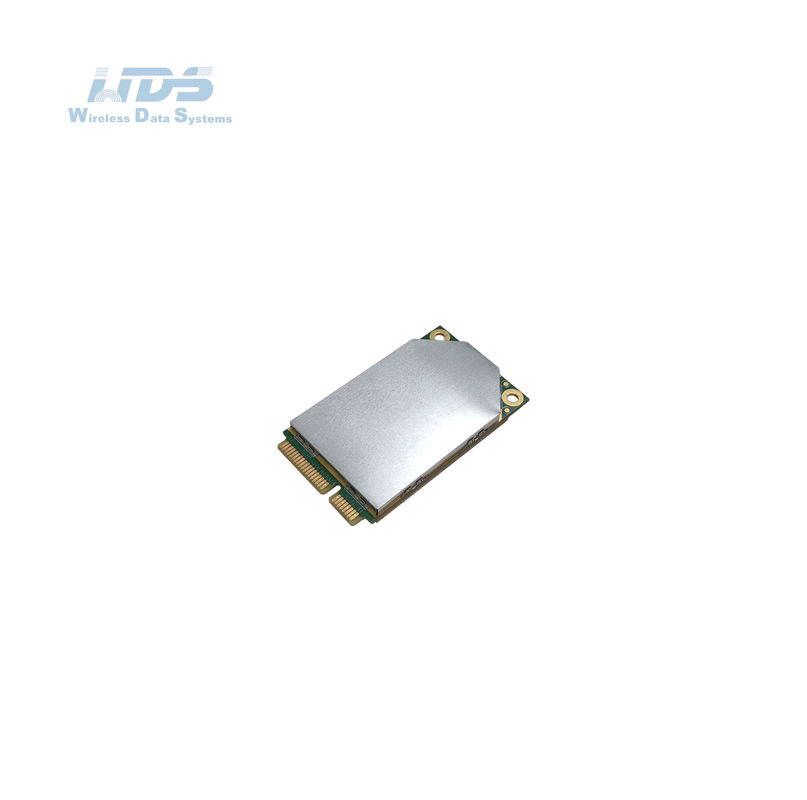

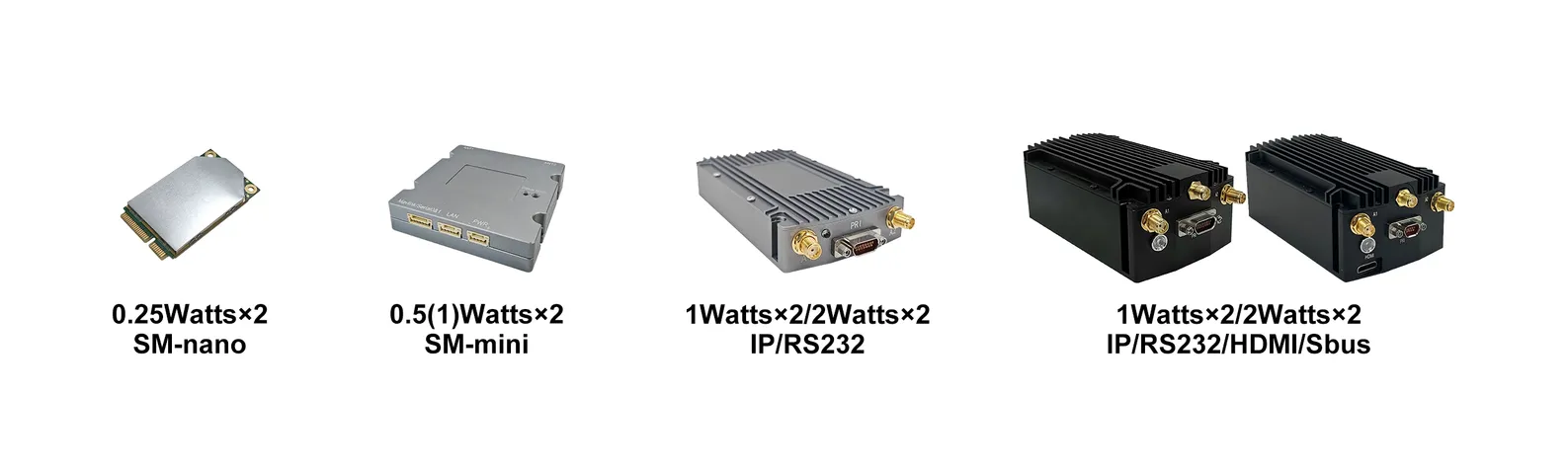

5,1x3,0x0,7cm/14g, 0,25 W x2 Radio lotnicze, SM-nano

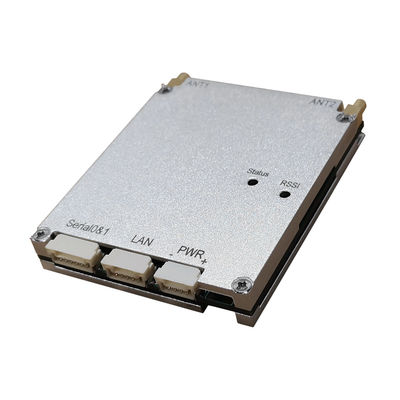

6,0x4,8x1,1cm/46g, 0,5(1) W x2 Radio lotnicze, SM-mini

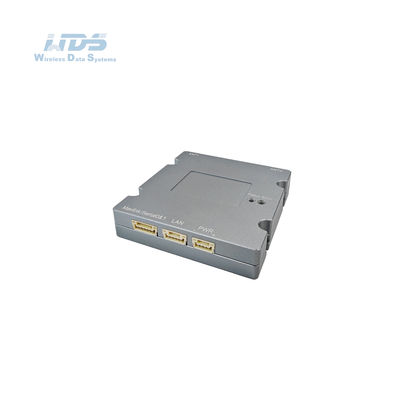

6,0x5,8x1,3cm/60g, 0,5(1) W x2 Radio lotnicze, SM-mini

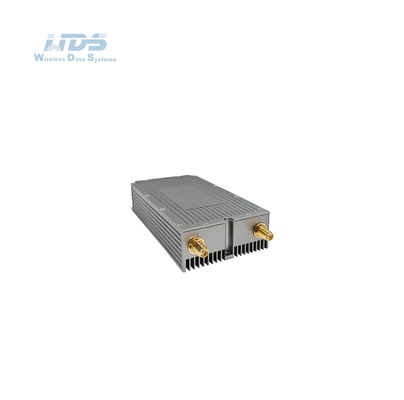

11,7x6,2x2,0cm/160g, 1(2) W x2 Radio lotnicze - Iron Gray
13,8x6,2x2,7cm/225, 4(5) W x2 Radio lotnicze - Iron Gray

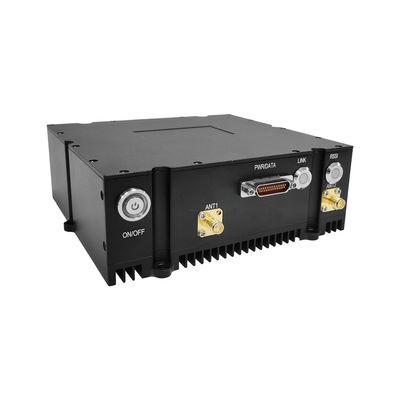

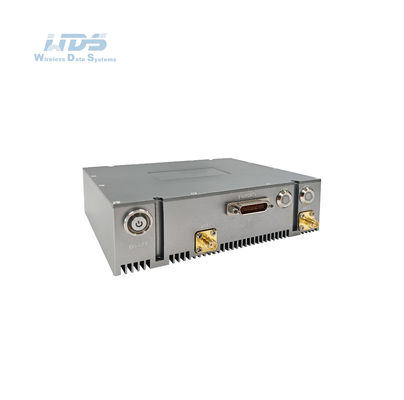

12,8x13,4x3,8cm/598g, 10 W x2/20 W x2 Radio lotnicze - Iron Gray

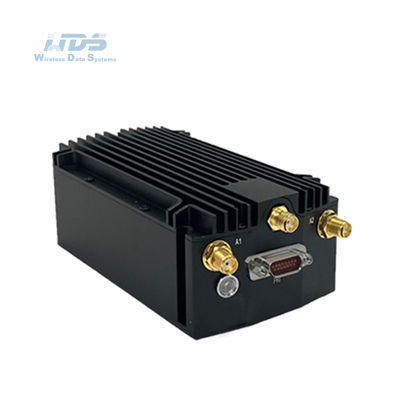

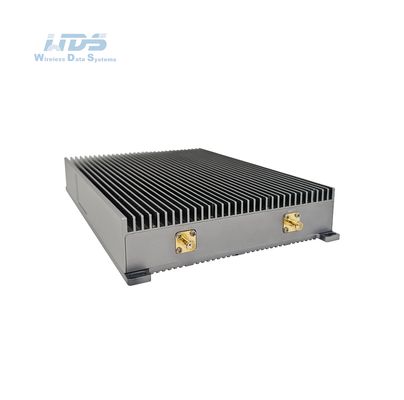

14,2x14,0x5,0cm/962g, 10 W x2/20 W x2 Radio lotnicze - Black
|
| Instalacja/Kolor |
4 otwory montażowe/Czarny, Iron Gray, Army Green Opcjonalne |
| Zasilanie |
| Napięcie zasilania |
3,5-5VDC, 0,25 W x2, SM-nano
9-32VDC, 0,5 W x2, SM-mini
9-39VDC, 1 W x2
12-36VDC, 2 W x2/4(5) W x2
18-32VDC ,10 W x2/20 W x2
|
| Pobór mocy |
Praca 1-2A/Czuwanie 0,5-1A@3,5-5V, 0,25 W x2, SM-nano
Praca 0,3-0,5A/Czuwanie 0,2-0,3A@12V, 0,5 W×2, SM-mini
Praca 1-2A/Czuwanie 0,5-0,7A@12V, 1 W×2/2 W×2
Praca 2-4A/Czuwanie 0,5-0,7A@12V, 4(5) W×2
Praca 3-6A/Czuwanie 0,7-0,9A@16,8V,10 W×2
Praca 6-10A/Czuwanie 0,7-0,9A@20V, 20 W×2
|
| Wybór zasilania |
Zasilanie przez akumulator z blokadą obrotową lub kabel główny |
| Baterie |
10/6 godzin dla 114/77,7 Wh |
| Interfejs |
| Podstawowy interfejs |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP, GPS/BD, RS232/TTL(UART), Sbus/Bluetooth, 1,2-230,4 Kb/s, Wejście DC |
|
Naciśnij, aby mówić/
Interfejs pomocniczy
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Rozszerzenie sieci opcjonalne |
Routing sieci publicznej/4G LTE, integracja WB-NB, światłowód, satelita |
| Rozszerzenie wideo opcjonalne |

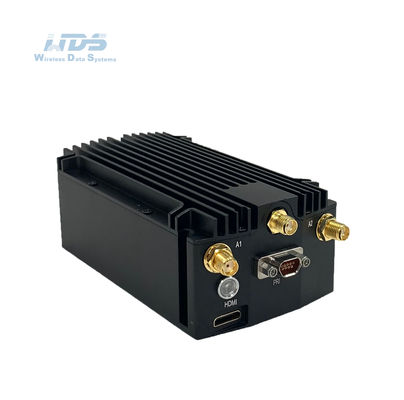

Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Ciągły czerwony - Sieć nie jest połączona
Miga na czerwono - Uruchamianie/nie połączono z siecią
Ciągły zielony - Sieć jest połączona
Miga na zielono - Głos PTT jest wyłączony
|
| Wskaźnik łącza RSSI |
Ciągły zielony - Jakość łącza jest doskonała
Ciągły niebieski - Jakość łącza jest dobra
Ciągły żółty - Jakość łącza jest średnia
Ciągły fioletowy - Jakość łącza jest nieco gorsza
Ciągły czerwony - Jakość łącza jest słaba lub łącze jest wyłączone
|
|
Interfejs zarządzania/
Interfejs sterowania
|
Zarządzanie siecią oparte na sieci/GUI, API dla interfejsu rozwoju wtórnego/SNMP |
