| Ogólne |
| Platforma SDR, forma fali |
9363 lub 9361+7Z020, sieć mobilna MANET |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, odbieranie różnorodności, TX/RX beamforming |
| Bądź czuły |
-103dBm@5MHz BW |
| Przepustowość kanału |
1Ustawienie.25/2.5/5/10/20MHz; obsługuje transmisję i odbiór z różnymi szerokościami pasma kanałów, osiągając mieszane szerokopasmowe i wąskie pasma |
| Wskaźnik danych |
1-70Mbps ((20MHz BW) Adaptacyjny, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptacyjny ((stałe ustawienie opcjonalne) |
Moc wyjściowa RF
(Wsparcie TPC, sterowanie mocą przesyłową, regulowane 1 dBm) |
0.25 watów x2
0.5(1) Watty x2
1 Watt x2
2 waty x2
4 ((5) Watty x2
10 ((20) Wattów x2
|
|
Single Hop
Odległość komunikacji
|
Powietrze do G. 3-15KM, 0,25Watt x2; 10-30KM, 0,5Watt x2; 20~50KM, 1Watt x2; 50~100KM, 2Watt x2; 100~150KM, 4Watt x2; 100~200KM, 5Watt x2; 150~300KM, 10Watt x2; 250~500KM, 20Watt x2 |
| Tryb |
Rozproszone bezcentralne punkt-do-punktu/punkt-do-wielu-punktu/wielu-punktu-do-wielu-punktu,warstwa 2 lub 3 dynamicznego routingu, wielokrotne przekaźniki, gwiazdkowe/liniowe/sieciowe/hybrydowe |
| Opóźnienie pojedynczego skoku |
Średnia 10 mS (20MHz BW) |
| Szyfrowanie |
DES, AES128/256, SM4, SNOW3G/ZUC opcjonalnie, szyfrowanie kartą Chip/TF dostosowane lub zewnętrzne urządzenie szyfrujące |
| Tryb antyzablokowania |
Wybór kanału ręcznego skanowania widma/rozszerzone inteligentne wybór częstotliwości pełnego pasma (świadomość widma) /adaptywne skakanie częstotliwości pełnego pasma FHSS/tryb roamingu, wieloetapowy antyinterferencji |
| Zarządzanie lokalne/odległe |
częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, moc przesyłowa i inne ustawienia parametrów, skanowanie widma, wyświetlenie w czasie rzeczywistym i zapisy statystyczne topologii sieci,stosunek siły pola łącza sygnału do hałasu, przesyłanie i pobieranie ruchu, odległość węzłów, mapa elektroniczna pozycjonowania GPS/BD/GLONASS, monitorowanie temperatury/ napięcia/zaburzeń, aktualizacja oprogramowania. |
| Pozostałe |
Czas uruchomienia jest krótszy niż 28 sekund, a czas dostępu/aktualizacji/przejścia na sieć jest krótszy niż 1 sekunda
Nie ma ograniczeń co do pojemności użytkownika jednego systemu (256 węzłów lub więcej) i liczby hopów w sieciach Mesh (data 15+ hopów, voice 10+ hopów, video 8+ hopów).Całkowita utrata przepustowości dla trzech i więcej skoków wynosi mniej niż 70%.
Automatyczne śledzenie nośnika, dostosowane do odchylenia częstotliwości Dopplera o przesunięciu częstotliwości ±6 kHz, obsługuje komunikację mobilną z prędkością powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę)
|
| Pasma (300M-6GHz/Upper C-X-Ku dostosowalne. Ta sama częstotliwość lub inna częstotliwość TDD, 2T2R w jednym pasmie) |
| BAND |
Zakres częstotliwości |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Państwo członkowskie: |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Pasmo S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Pasmo C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Uwaga: moc RF, wymiary, waga różni się) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Środowiskowe |
| Temperatura działania |
-40°C ~ +80°C |
| Poziom ochrony |
IP66,IP67/IP68 Dostosowane |
| Wyroby mechaniczne |

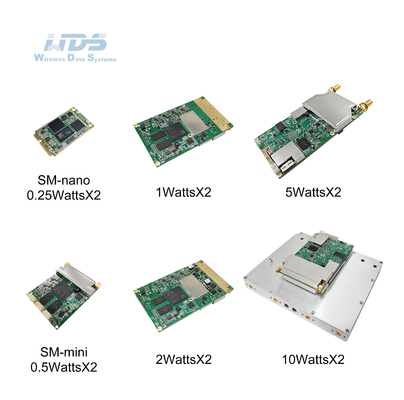

| Rozmiar/waga |

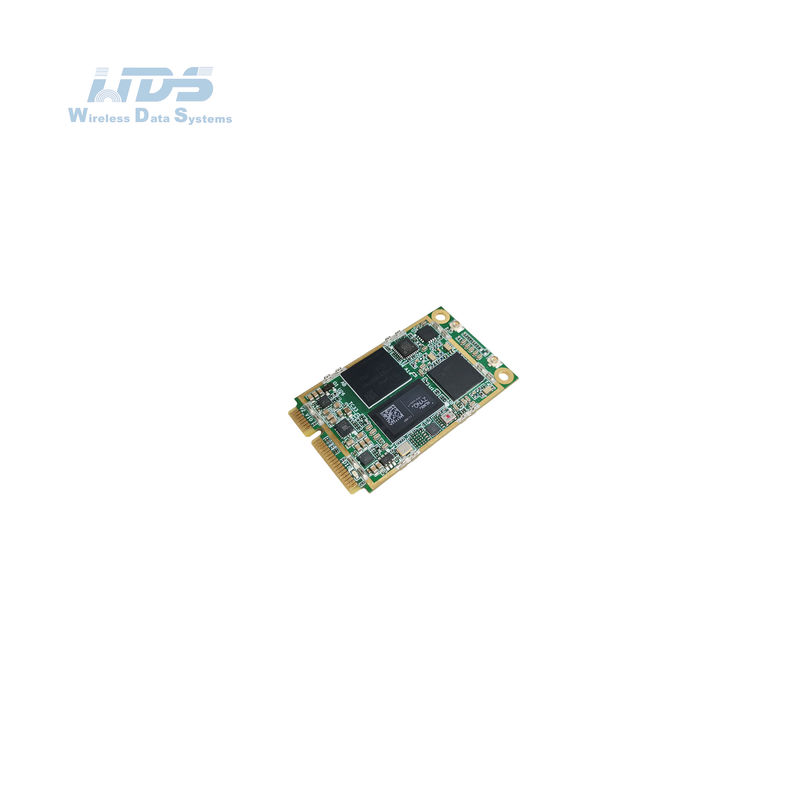

5.1x3.0x0.6cm/11g, 0,25W x2 Moduł, SM-nano

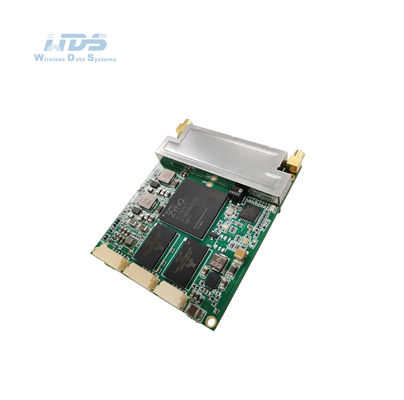

5.8x4.8x1.0cm/27g, 0.5Watt x2 Moduł, SM-mini

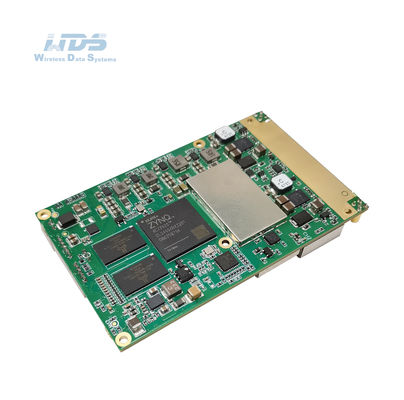

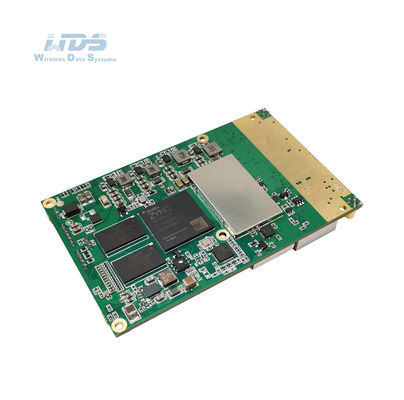

8.7x5.4x1.0cm/40g, 1Watt x2 Moduł
8.7x5.4x1.0cm/43g, 2W x2/4W x2 Moduł

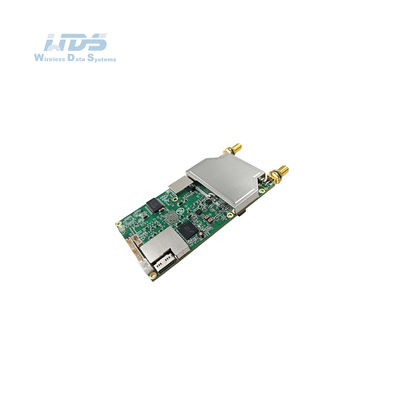

11.5x5.4x1.3cm/56g, 5W x2 moduł

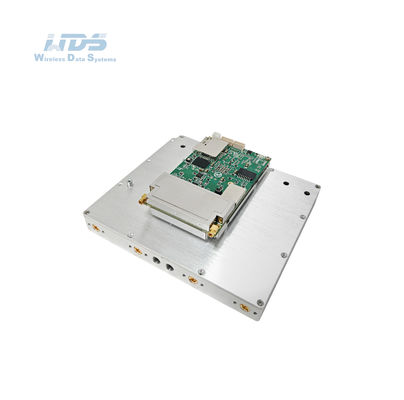

12.7x11.0x3.4cm/524g, 10 ((20) Wattów x2 Moduł |
| Instalacja/kolor |
4 otwory montażowe/czarne, żelazne szare, zielone wojskowe opcjonalne |
| Władza |
| Napięcie zasilania |
3.5-5VDC, 0,25W × 2, SM-nano
9-32VDC, 0,5 Watt × 2, SM-mini
9-39VDC, 1W × 2
12-36VDC, 2 Watt × 2/4 ((5) Watt × 2
18-32VDC, 10 ((20) watów ×2 |
| Zużycie energii |
Operator 1-2A/standby 0,5-1A@3,5-5V, 0,25W × 2, SM-nano
Operator 0.3-0.5A/standby 0.2-0.3A@12V, 0.5Watt×2, SM-mini
Wykonanie 0,5-1A/standby 0,4-0,6A@12V, 1W × 2
Operator 1-2A/standby 0,5-0,7A@12V, 2W × 2/4(5) Watt × 2
Operator 3-6A/standby 0,7-0,9A@16.8V, 10Wx2
Działanie 6-7A/standby 0,7-0,9A@20V, 20Wx2 |
| Wybór mocy |
Zapewnienie zasilania za pomocą baterii z twist-lock lub kabla głównego |
| Interfejs |
| Podstawowy interfejs |
RF: MMCX×2 (2×TRx), J1 (wchodzenie prądu stałego), J4 (business Ethernet, kanał danych), J7 (port seryjny 0, poziom portu seryjnego 1 RS-232), linia sterowania zewnętrznym wzmacniaczem mocy |
| Przycisk do rozmowy/interfejs pomocniczy |
MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Rozszerzenie sieci |
Routing sieci publicznej 4G-5G/Integracja WB-NB/LTE, satelitarny, światłowodowy |
| Rozszerzenie wideo |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Stały czerwony - sieć nie jest podłączona
Błyskotanie na czerwono - uruchomienie/nie podłączone do sieci
Zielona stała - sieć jest podłączona
Blinking green - Voice PTT jest wyłączony |
| Wskaźnik łącza RSSI |
Stały zielony - jakość linku jest doskonała
Niebieski - jakość linku jest dobra
Stały żółty - jakość łącza średnia
Stały fioletowy - jakość linku jest nieco gorsza
Stały czerwony - jakość linku jest słaba lub linku nie ma |
|
Interfejs zarządzania/
Interfejs sterowania
|
Zarządzanie siecią oparte na sieci Web/GUI, interfejs rozwoju wtórnego API/SNMP |
