Szczegóły Produktu:
|
| Rodzaj: | Podręczny | ||
|---|---|---|---|
| Podkreślić: | ODM SmartMesh Radio Ręczne,RF SmartMesh Radio Ręczne,sieć sieciowa rf ODM |
||
Główne cechy SmartMesh Wireless Broadband MESH:
Wydajność RF:
Wydajność sieci:
Pozostałe:

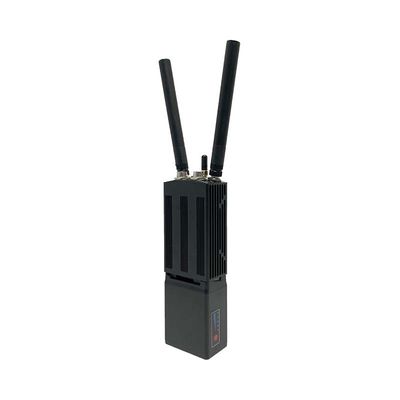

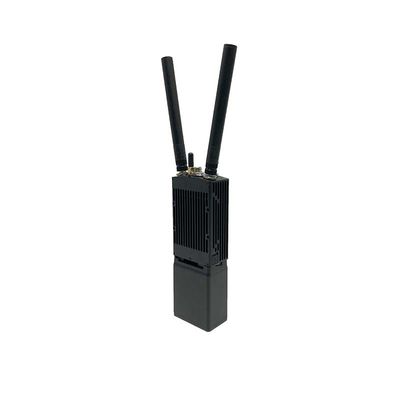

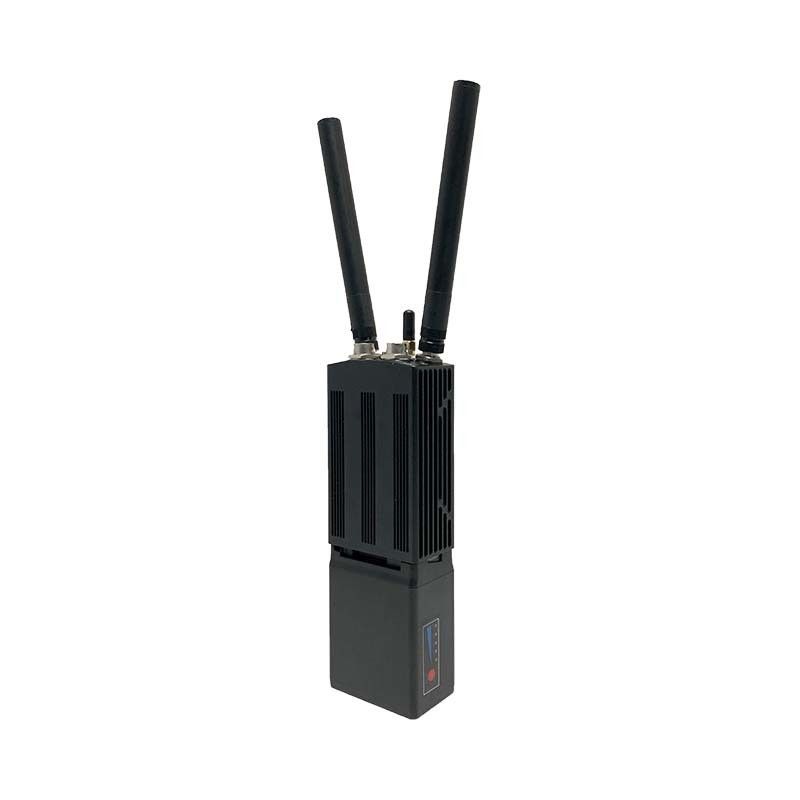

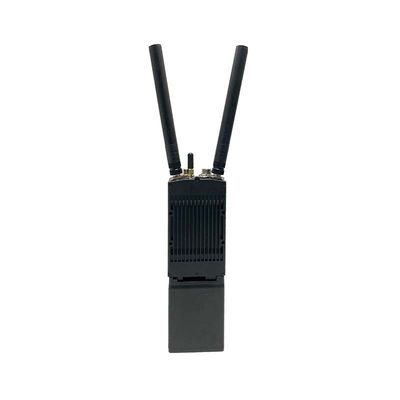

Specyfikacje przenośnego radia
| Ogólne | |
| Platforma SDR, forma fali | 9363 lub 9361+7Z020, sieć mobilna MANET |
| Technologia MIMO | Kodowanie czasoprzestrzenne, odbieranie różnorodności, TX/RX beamforming |
| Bądź czuły | -103dBm@5MHz BW |
| Przepustowość kanału | 1Ustawienie.25/2.5/5/10/20MHz; obsługuje transmisję i odbiór z różnymi szerokościami pasma kanałów, osiągając mieszane szerokopasmowe i wąskie pasma |
| Wskaźnik danych | 1-70Mbps ((20MHz BW) Adaptacyjny, QoS |
| Tryb modulacji | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptacyjny ((stałe ustawienie opcjonalne) |
|
Moc wyjściowa RF (Wsparcie TPC, sterowanie mocą przesyłową, regulowane 1 dBm) |
0.5 watów x2 1 Watt x2 2 waty x2 4 waty x2 |
|
Single Hop Odległość komunikacji |
100-300 KM (LOS), 1-30 KM (obszar miejski) |
| Tryb | Rozproszone bezcentralne punkt-do-punktu/punkt-do-wielu-punktu/wielu-punktu-do-wielu-punktu,warstwa 2 lub 3 dynamicznego routingu, wielokrotne przekaźniki, gwiazdkowe/liniowe/sieciowe/hybrydowe |
| Opóźnienie pojedynczego skoku | Średnia 10 mS (20MHz BW) |
| Szyfrowanie | DES, AES128/256, SM4, SNOW3G/ZUC opcjonalnie, szyfrowanie kartą Chip/TF dostosowane lub zewnętrzne urządzenie szyfrujące |
| Tryb antyzablokowania | Wybór kanału ręcznego skanowania widma/rozszerzone inteligentne wybór częstotliwości pełnego pasma (świadomość widma) /adaptywne skakanie częstotliwości pełnego pasma FHSS/tryb roamingu, wieloetapowe przeciwdziałanie zakłóceniom |
|
Lokalne/ Zarządzanie zdalne |
częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, moc przesyłowa i inne ustawienia parametrów, skanowanie widma, wyświetlenie w czasie rzeczywistym i zapisy statystyczne topologii sieci,stosunek siły pola łącza sygnału do hałasu, przesyłanie i pobieranie ruchu, odległość węzłów, mapa elektroniczna pozycjonowania GPS/BD/GLONASS, monitorowanie temperatury/ napięcia/zaburzeń, aktualizacja oprogramowania. |
| Pozostałe |
Czas uruchomienia jest krótszy niż 28 sekund, a czas dostępu/aktualizacji/przejścia na sieć jest krótszy niż 1 sekunda Nie ma ograniczeń co do pojemności użytkownika jednego systemu (256 węzłów lub więcej) i liczby hopów w sieciach Mesh (data 15+ hopów, voice 10+ hopów, video 8+ hopów).Całkowita utrata przepustowości dla trzech i więcej skoków wynosi mniej niż 70%Automatyczne śledzenie nośnika, dostosowane do odchylenia częstotliwości Dopplera o przesunięciu częstotliwości ± 6 kHz, obsługuje komunikację mobilną z prędkością powyżej 7200 km/h (6 Mach,2000 metrów na sekundę) |
| Zestawy(300M-6GHz/Upper C-X-Ku dostosowywalne. Ta sama częstotliwość lub inna częstotliwość TDD, 2T2R w pojedynczym zakresie) | |
| BAND | Zakres częstotliwości |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| Państwo członkowskie: | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| Pasmo S (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| Pasmo C (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| (Uwaga: moc RF, wymiary, waga różni się) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Środowiskowe | |
| Temperatura działania | -40°C ~ +80°C |
| Poziom ochrony | IP66, IP67/IP68 Dostosowane |
| Wyroby mechaniczne | |
| Rozmiar/waga | 19.0x6.8x3.8cm/0.769kg (z baterią 11,1V/77,7Wh) 20.5x6.8x3.8cm/0.799kg (z baterią 11,1V/77,7Wh WiFi/HDMI Handheld Radio) 20.7x6.9x5.5cm/1.30kg (z baterią o mocy 11,1V/77,7Wh WiFi/HDMI/5G Handheld Radio) 15.7x6.5x3.2cm/0.482kg (nosi się na ciele) |
| Instalacja/kolor | 4 otwory montażowe/czarne, żelazne szare, zielone wojskowe opcjonalne |
| Władza | |
| Napięcie zasilania | 9-32VDC (0,5W × 2) 9-39VDC (1W × 2) 12-36VDC (2W × 2/4W × 2) |
| Zużycie energii | Działanie 0,3-0,5A/standby 0,2-0,3A@12V (0,5Watt×2) Wykonanie 0,5-1A/standby 0,4-0,6A@12V (1W × 2) Działanie 1-2A/standby 0,5-0,7A@12V (2W × 2) Działanie 2-4A/standby 0,5A@12V (4W × 2) |
| Wybór mocy | Zapewnienie zasilania za pomocą baterii z twist-lock lub kabla głównego |
| Akumulatory | 10/6 godzin dla 114/77,7Wh |
| Interfejs | |
| Podstawowy interfejs | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, wejście DC |
|
/Przeciśnij, żeby mówić. Interfejs pomocniczy |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Rozszerzenie sieci opcjonalne | Routing sieci publicznej / 4G LTE, integracja WB-NB, światłowody, satelitarny |
| Rozszerzenie wideo opcjonalne | Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Stały czerwony - sieć nie jest podłączona Błyskotanie na czerwono - uruchomienie/nie podłączone do sieci Zielona stała - sieć jest podłączona Blinking green - Voice PTT jest wyłączony |
| Wskaźnik łącza RSSI |
Stały zielony - jakość linku jest doskonała Niebieski - jakość linku jest dobra Stały żółty - jakość łącza średnia Stały fioletowy - jakość linku jest nieco gorsza Stały czerwony - jakość linku jest słaba lub linku nie ma |
|
Interfejs zarządzania/ Interfejs sterowania |
Zarządzanie siecią oparte na sieci Web/GUI, API dla wtórnego interfejsu rozwoju/SNMP |

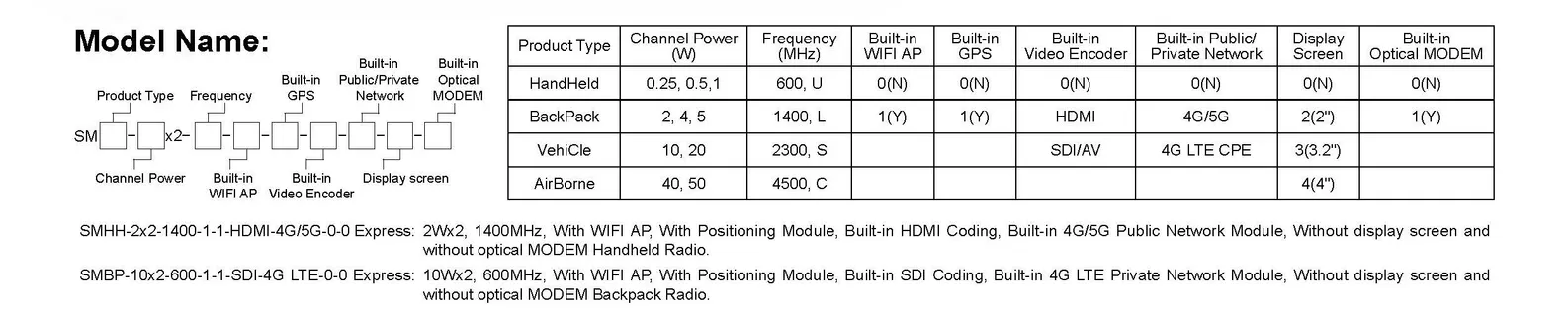

Nazwa modelu:
