| Ogólne |
| Platforma SDR, przebieg |
9363 lub 9361+7Z020, mobilna sieć MANET |
| Technologia MIMO |
Kodowanie czasoprzestrzenne, różnorodność odbioru, formowanie wiązki TX / RX |
| Czułość odbioru |
-103dBm@5MHz BW |
| Szerokość pasma kanału |
Ustawienie 1,25/2,5/5/10/20MHz; Obsługuje transmisję i odbiór z różnymi szerokościami pasma kanału, osiągając mieszane szerokopasmowe i wąskopasmowe |
| Szybkość transmisji danych |
1-70 Mb/s (20 MHz BW) Adaptacyjne, QoS |
| Tryb modulacji |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptacyjne (opcjonalne ustawienie stałe) |
Moc wyjściowa RF
(Obsługa TPC, kontrola mocy transmisji
regulacja, regulacja 1dBm) |
10 W x2
20 W x2 |
|
Pojedynczy przeskok
Odległość komunikacji
|
100-300 KM (LOS), 1-30 KM (obszar miejski) |
| Tryb |
Rozproszony bezcentralny punkt-punkt/punkt-wielopunkt/wielopunkt-wielopunkt, warstwa 2 lub 3 routingu dynamicznego, przekaźnik wielo przeskokowy, gwiazda/linia/sieć/hybryda |
| Opóźnienie pojedynczego przeskok |
Średnio 10 ms (20 MHz BW) |
| Szyfrowanie |
DES, AES128/256, SM4, SNOW3G/ZUC opcjonalne, szyfrowanie karty Chip/TF dostosowane lub zewnętrzne urządzenie szyfrujące |
| Tryb antyzakłóceniowy |
Ręczne skanowanie widma, wybór kanału, inteligentny wybór kanału częstotliwości/autonomiczne skakanie częstotliwości/tryb roamingu opcjonalny |
| Zarządzanie lokalne/zdalne |
Częstotliwość robocza, szerokość pasma kanału, identyfikator sieci, moc nadawania i inne ustawienia parametrów, skanowanie widma, wyświetlanie w czasie rzeczywistym i zapisy statystyczne topologii sieci, siła pola łącza, stosunek sygnału do szumu, ruch wysyłania i pobierania, odległość węzła, mapa elektroniczna pozycjonowania GPS/BD/GLONASS, temperatura/napięcie/zakłócenia Monitorowanie, aktualizacja oprogramowania. Zdalne wyciszanie i budzenie opcjonalne |
| Inne |
Czas uruchamiania jest krótszy niż 28 sekund, a czas dostępu do sieci/aktualizacji/przełączania jest krótszy niż 1 sekunda
Nie ma ograniczeń co do pojemności użytkownika pojedynczego systemu (256 lub więcej węzłów) i liczby przeskoków w sieciach Mesh (dane 15+ przeskoków, głos 10+ przeskoków, wideo 8+ przeskoków). Całkowita utrata przepustowości dla trzech i więcej przeskoków wynosi mniej niż 70%.
Automatyczne śledzenie nośnej, dostosowane do odchylenia częstotliwości Dopplera ±6 kHz przesunięcie częstotliwości, obsługuje komunikację mobilną z prędkością powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę)
|
| Pasma (300M-6GHz/Uper C-X-Ku konfigurowalne. Ta sama częstotliwość lub inna częstotliwość TDD, 2T2R w jednym paśmie) |
| PASMO |
Zakres częstotliwości |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Pasmo L |
1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,0-1,5/1,1-1,6/1,2-1,7/1,3-1,8/1,6-2,3/1,7-2,4/1,8-2,2* |
| Pasmo S |
2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,2-3,4/3,4-3,6/3,6-3,8, 1,9-2,7/2,0-2,7/2,1-2,7/2,7-3,6* |
| Pasmo C |
4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0/6,4-7,2* |
| |
(Uwaga: moc RF, wymiary, waga są różne) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Środowiskowe |
| Temperatura pracy |
-40℃ ~+80℃ |
| Poziom ochrony |
IP66,IP67/IP68 Dostosowane |
| Mechaniczne |
| Rozmiar/waga |
22,9x18,9x6,2cm/3,86kg (z radiem plecakowym z baterią 22,2V/114Wh) |
| Instalacja/Kolor |
4 otwory montażowe/czarny, żelaznoszary, opcjonalny zielony wojskowy |
| Zasilanie |
| Napięcie zasilania |
18-32VDC |
| Pobór mocy |
Praca 3-6A/Czuwanie 0,7-0,9A@16,8V |
| Wybór zasilania |
Zasilanie przez baterię Twist-Lock lub kabel główny |
| Baterie |
12/8 godzin dla akumulatora litowo-polimerowego 28,8/9,6Ah |
| Interfejs |
| Interfejs podstawowy |

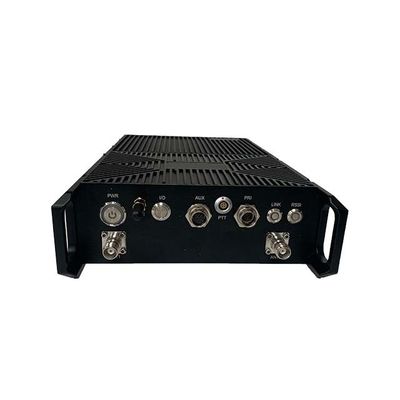

RF 2xTNC, 1-2xRJ45 Ethernet 100/1000BaseT, WiFi AP, RS232/485/422, Sbus/USB/Bluetooth, 1,2-230,4 Kb/s, wejście DC |
| Naciśnij, aby mówić/interfejs pomocniczy |
MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Rozszerzenie sieci |
Routing sieci publicznej 4G-5G/integracja WB-NB/LTE, satelita, światłowód |
| Rozszerzenie wideo |
Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza |
Czerwony ciągły - Sieć nie jest połączona
Czerwony migający - Uruchamianie/niepołączony z siecią
Zielony ciągły - Sieć jest połączona
Zielony migający - Głos PTT jest wyłączony |
| Wskaźnik łącza RSSI |
Zielony ciągły - Jakość łącza jest doskonała
Niebieski ciągły - Jakość łącza jest dobra
Żółty ciągły - Jakość łącza jest średnia
Fioletowy ciągły - Jakość łącza jest nieco gorsza
Czerwony ciągły - Jakość łącza jest słaba lub łącze jest wyłączone |
|
Interfejs zarządzania/
Interfejs sterowania
|
Zarządzanie siecią oparte na sieci/GUI, interfejs rozwoju wtórnego API/SNMP |
