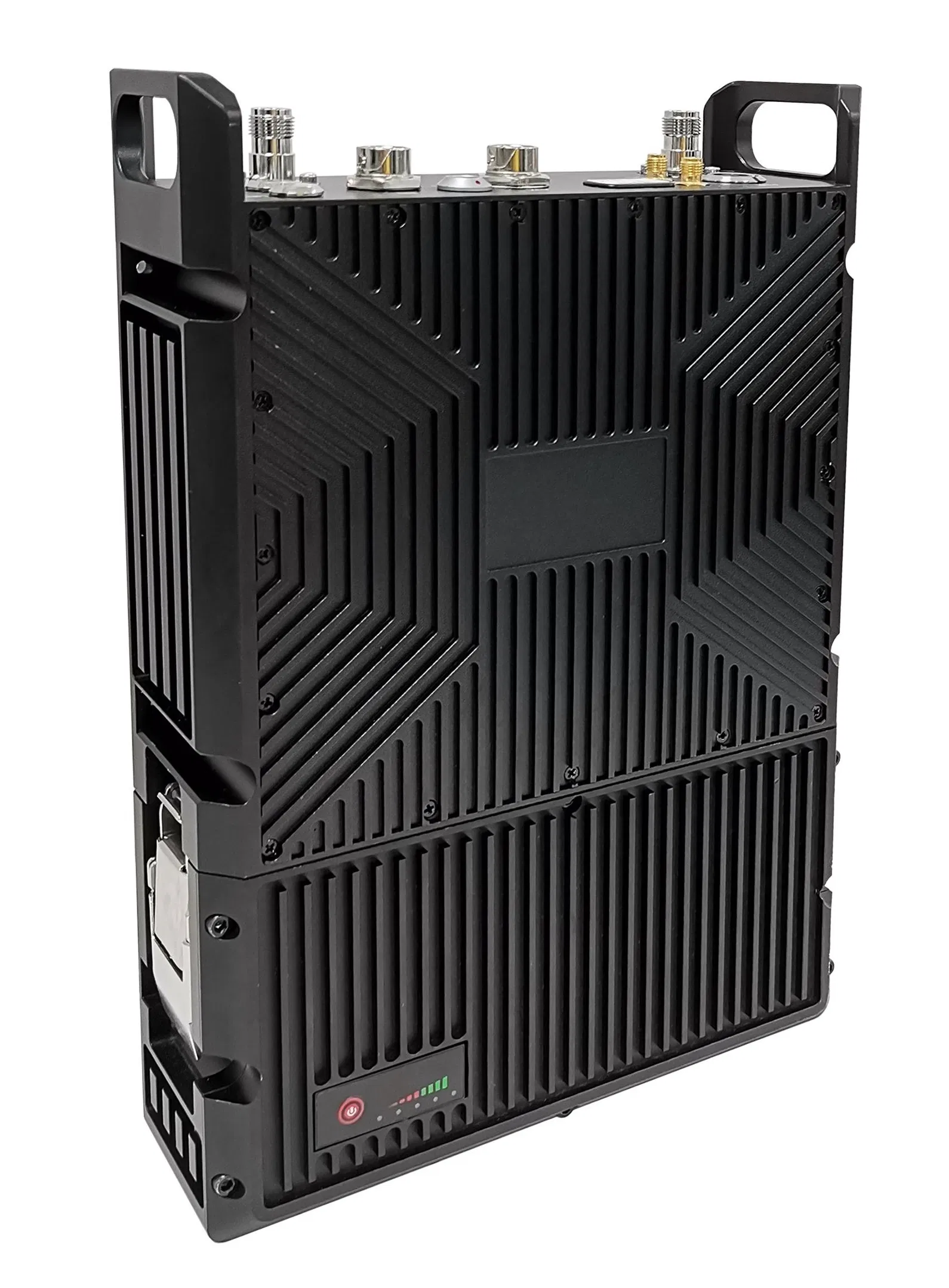

Radiotelefon plecakowy Mesh Radio-NBmesh z serii bezprzewodowych wąskopasmowych sieci MESH

Radio/modul sieciowy sieci sieciowej wąskopasmowej serii NBmesh nadaje się do scenariuszy sieci rozproszonej, w których szybkość obsługi nie jest wysoka, odległość transmisji jest długa,a zakres transmisji opiera się na relé wieloprzewodowym.Topologia jest siecią wielo-skoku, która składa się z kilku węzłów dystrybucyjnych.wygodne dla użytkowników do integracji z różnymi rodzajami urządzeń końcowych, aby osiągnąć stabilną i niezawodną transmisję danych na duże odległości.
Charakterystyka:
1Wieloprzewodowe przekaźniki, wydajna sieć
2Niska prędkość, wysoka wrażliwość.
3. częstotliwości pasma UHF/L/S
4. 2/4/10/20 Wattów mocy RF
5Port seryjny/port sieciowy,Głos/lokalizacja
6- Szybkie przesunięcie częstotliwości.
Radio/moduł sieciowy wąskopasmowy serii NBMesh, obsługujący dynamiczne routingi punkt-do-punktu, punkt-do-wielu-punktu i wielopunktowo-do-wielu-punktu, wieloprzewodowe przekazywanie danych bezprzewodowe, stosowane w klastrach UAV,dowództwo kontroli ognia, ratownictwo w nagłych wypadkach, dowództwo komunikacji w nagłych wypadkach, komunikacja morska w formacji statku, samoorganizująca się komunikacja sieciowa w zakresie zapobiegania pożarom lasów.

Wydajność:
1Długa odległość transmisji, silna zdolność przeciwzaburzeń.
2Dostosowanie do mobilnego środowiska
3. Warstwa aplikacji obsługuje wszystkie rodzaje seryjnych portów/portów sieciowych terminali aplikacji
4. Wspiera szybkie wdrażanie, dynamiczną zmianę topologii sieci, samoorganizację bez sieci centralnej i przekierowywania wielokrotnego hopu
5. Wrażliwość odbioru do -117 dBm@250KHz BW
6- zdolność adaptacyjnego przekazywania danych, która może adaptywnie wybierać tryb modulacji i tryb kodowania zgodnie ze zmianami środowiska i przeprowadzać adaptacyjną transmisję danych
7Elastyczne i wydajne możliwości sieciowe, obsługa dynamicznego protokołu TDMA, protokołu CSMAscenariusze scentralizowanej usługi pomiaru i sterowania z więcej niż 6 skokami i usługami głosowymi
8. Nie ma potrzeby konfigurowania adresu IP i sterownika, bezproblemowa kompatybilność z protokołem TCP, UDP na wyższym poziomie, może osiągnąć głosową, plików i innych danych przejrzysty interakcji

Specyfikacje NBMesh Narrowband Mesh Radio

Platforma SDR, forma fali	9363+7Z020, sieć komórkowa MANET
Technologia MIMO	Kodowanie czasoprzestrzenne, odbieranie różnorodności, TX/RX beamforming
Częstotliwość (70M-6GHz dostosowywalne)	UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / L pasma (1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1).8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / S Pasma (S) 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1,9-2.7/2,0-2.7/2,1-2.7/2,7-3,6*GHz) / Grupa C ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz)
Przepustowość kanału	250k/500k/1MHz ((Dwukrotna antena), 400kHz ((Jedna antena)
Wrażliwość	-117dBm@250KHz
Tryb modulacji	BPSK/QPSK/16QAM (adaptywny), OFDM ((podwójna antena) /SCFDE ((jednorazowa antena)
Poziom transmisji danych w powietrzu (Jedno antenowe/ Podwójna antena)	50-250kbps@250kHz ((Dual Antenna) 125-500kbps@500kHz ((Dual Antenna) 250-1000kbps@1MHz ((Dwoma antenami)
Tryb wielokrotnego dostępu	CSMA/TDMA
Kanał RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Przekazanie mocy	10Wx2 20Wx2
Single Hop Odległość komunikacji	30-100 km (LOS), 1-30 km (obszar miejski)
Tryb pracy	Punkt-do-punktu/Punkt-do-wielopunktu/Multipoint-do-wielopunktu, Dynamic routing/Multi-hop relay, Star/Line/Network/Hybrid
Złącza	Port seryjny (dwu- kierunkowy punkt-punkt, jednostronne punkt-wielokrotne) / Port sieciowy (jednostronne, wielokrotne, nadawane) / Głos, lokalizacja (przekazywane)
Opóźnienie pojedynczego skoku	Średnia 7mS (1MHz BW)
Szyfrowanie	DES, AES128/256, SNOW3G/ZUC opcjonalnie, szyfrowanie kartą Chip/TF dostosowane lub zewnętrzne urządzenie szyfrujące
Tryb antyzablokowania	Manualne wybór kanału skanu widma, pełnopasmowe ulepszone inteligentne wybór częstotliwości ((świadomość widma) / pełnopasmowe adaptacyjne skakanie częstotliwości FHSS/tryb roamingu opcjonalny
Lokalne/ Zarządzanie zdalne	częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, moc przesyłowa i inne ustawienia parametrów, skanowanie widma, wyświetlenie w czasie rzeczywistym i zapisy statystyczne topologii sieci,stosunek siły pola łącza sygnału do hałasu, przesyłanie i pobieranie ruchu, odległość węzłów, mapa elektroniczna GPS/Beidou, monitoring temperatury/ napięcia/zaburzeń, aktualizacja oprogramowania.
Pozostałe	Czas uruchomienia jest krótszy niż 28 sekund, a czas dostępu do sieci/aktualności/przełączania jest krótszy niż 1 sekunda. Nie ma ograniczeń co do pojemności użytkownika jednego systemu (256 węzłów lub więcej) i liczby hopów w sieciach Mesh (data 15+ hopów, voice 10+ hopów, video 8+ hopów).Całkowita utrata przepustowości dla więcej niż trzech chmiel jest mniejsza niż 70%. Automatyczne śledzenie nośnika, dostosowane do odchylenia częstotliwości Dopplera o przesunięciu częstotliwości ±6kHz, obsługuje urządzenia komórkowe Komunikacja przy prędkościach powyżej 7200 km/h (6 Mach, 2000 metrów na sekundę).
Wielkość sieci/ Zdolność wielokrotnego przeskoku	Jednostka sieciowa większa niż 256 węzłów/15 skoków
Temperatura działania	-40 °C ~ + 80 °C
Poziom ochrony	IP66, IP67/IP68 Dostosowane
napięcie/zużycie energii	18-32VDC/operacja 3-6A/standby 0,7-0,9A@16.8V, 10W x2 18-32VDC/operacja 6-7A/standby 0,7-0,9A@20V, 20W x2
Wybór mocy	Zapewnienie zasilania za pomocą baterii z twist-lock lub kabla głównego
Akumulatory	10-12/6-8 godziny dla 427/213Wh (Backpack Radio) polimerowej baterii litowej
Wymiary/waga	22.9x18.9x6.2cm/3.86kg, z akumulatorem 22.2V/213Wh Dual Antenna Backpack
Instalacja/kolor	4 otwory montażowe/czarne, żelazne szare, zielone wojskowe opcjonalne
Podstawowy interfejs	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Wprowadzenie prądu stałego
/Przeciśnij, żeby mówić. Interfejs pomocniczy	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Rozszerzenie sieci opcjonalne	Routing sieci publicznej / 4G LTE, integracja WB-NB, światłowody, satelitarny
Wskaźnik stanu łącza	Stały czerwony - sieć nie jest podłączona Błyskotanie na czerwono - uruchomienie/nie podłączone do sieci Zielona stała - sieć jest podłączona Blinking green - Voice PTT jest wyłączony
Wskaźnik łącza RSSI	Stały zielony - jakość linku jest doskonała Niebieski - jakość linku jest dobra Stały żółty - jakość łącza średnia Stały fioletowy - jakość linku jest nieco gorsza Stały czerwony - jakość linku jest słaba lub linku nie ma
Interfejs zarządzania/ Interfejs sterowania	Zarządzanie siecią oparte na sieci Web/GUI, API dla wtórnego interfejsu rozwoju/SNMP



    Topologia sieci gwiezdnej ITopologia sieci gwiazd II Topologia sieci gwiazd III
