| Platforma SDR, forma fali | 9363 lub 9361+7Z020, sieć mobilna MANET |
| Technologia MIMO | Kodowanie czasoprzestrzenne, odbieranie różnorodności, TX/RX beamforming |
Częstotliwość
(70M-6GHz dostosowywalne) | UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L pasma (1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1).8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Pasma (S) 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1,9-2.7/2,0-2.7/2,1-2.7/2,7-3,6*GHz) /
Grupa C ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz) |
| Przepustowość kanału | 250k/500k/1MHz ((Dual Antenna) |
| Wrażliwość | -117dBm@250KHz |
| Tryb modulacji | BPSK/QPSK/16QAM (adaptywny), OFDM ((podwójna antena) |
Poziom transmisji danych w powietrzu | 50-250kbps@250kHz ((Dual Antenna)
125-500kbps@500kHz ((Dual Antenna)
250-1000kbps@1MHz ((Dwoma antenami) |
| Tryb wielokrotnego dostępu | CSMA/TDMA |
| Kanał RF | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Przekazanie mocy | 10/20 Wattów ((Dwoma antenami) |
Single Hop
Odległość komunikacji | 30-100 km (LOS), 1-30 km (Obszar miejski) |
| Tryb pracy | Punkt-do-punktu/Punkt-do-wielopunktu/Multipoint-do-wielopunktu, Dynamic routing/Multi-hop relay, Star/Line/Network/Hybrid |
Złącza | Port seryjny (dwu- kierunkowy punkt-punkt, jedno- kierunkowy punkt-wielokrotny) / Port sieciowy (jednorazowy, wielorazowy, nadawany) / Głos, lokalizacja (przekazywana) |
| Opóźnienie pojedynczego skoku | Średnia 7mS (1MHz BW) |
| Szyfrowanie | DES, AES128/256, SNOW3G/ZUC opcjonalne, szyfrowanie kartą chip/TF dostosowane lub zewnętrzne urządzenie szyfrujące |
| Tryb antyzablokowania | ręczne wybór kanału skanu widma, inteligentne wybieranie częstotliwości z rozszerzonym pełnym pasmem (świadomość widma) / pełne pasmo adaptive frequency hopping FHSS/roaming mode
opcjonalnie |
| Zarządzanie lokalne/odległe | częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, moc przesyłowa i inne ustawienia parametrów, skanowanie widma, wyświetlenie w czasie rzeczywistym i zapisy statystyczne topologii sieci,stosunek siły pola łącza sygnału do hałasu, przesyłanie i pobieranie ruchu, odległość węzłów, mapa elektroniczna GPS/Beidou, monitorowanie temperatury / napięcia / zakłóceń, aktualizacja oprogramowania. |
| Pozostałe | Czas uruchomienia wynosi mniej niż 28 sekund, a czas dostępu do sieci/aktualności/przełączania wynosi mniej niż 1 sekundę.
Nie ma ograniczeń co do pojemności użytkownika pojedynczego systemu (256 węzłów lub więcej) i liczby hopów w sieciach Mesh (data 15+ hopów, voice 10+ hopów, video 8+ hopów).Całkowita utrata przepustowości w przypadku więcej niż trzech chmiel jest mniejsza niż 70%.
Automatyczne śledzenie nośnika, dostosowane do odchylenia częstotliwości Dopplera o przesunięciu częstotliwości ±6 kHz, obsługuje komunikację mobilną z prędkością powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę). |
Wielkość sieci/
Zdolność wielokrotnego przeskoku | Jednostka sieciowa większa niż 256 węzłów/15 skoków |
| Temperatura działania | -40°C ~ +80°C |
| Poziom ochrony | IP66, IP67/IP68 Dostosowane |
napięcie/
Zużycie energii | 18-32VDC/operacja 3-6A/standby 0,7-0,9A@16.8V, 10W x2
18-32VDC/operacja 6-7A/standby 0,7-0,9A@20V, 20W x2 |
| Wybór mocy | Zapewnienie zasilania za pomocą baterii z twist-lock lub kabla głównego |
| Akumulatory | 10-12/6-8 godziny dla 427/213Wh (Backpack Radio) polimerowej baterii litowej |

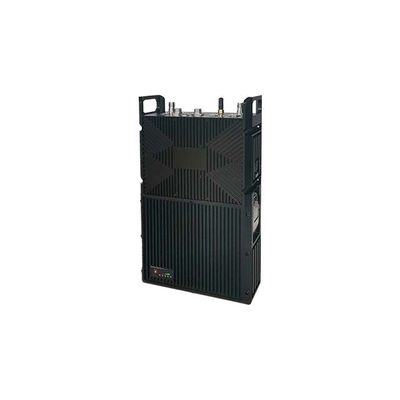

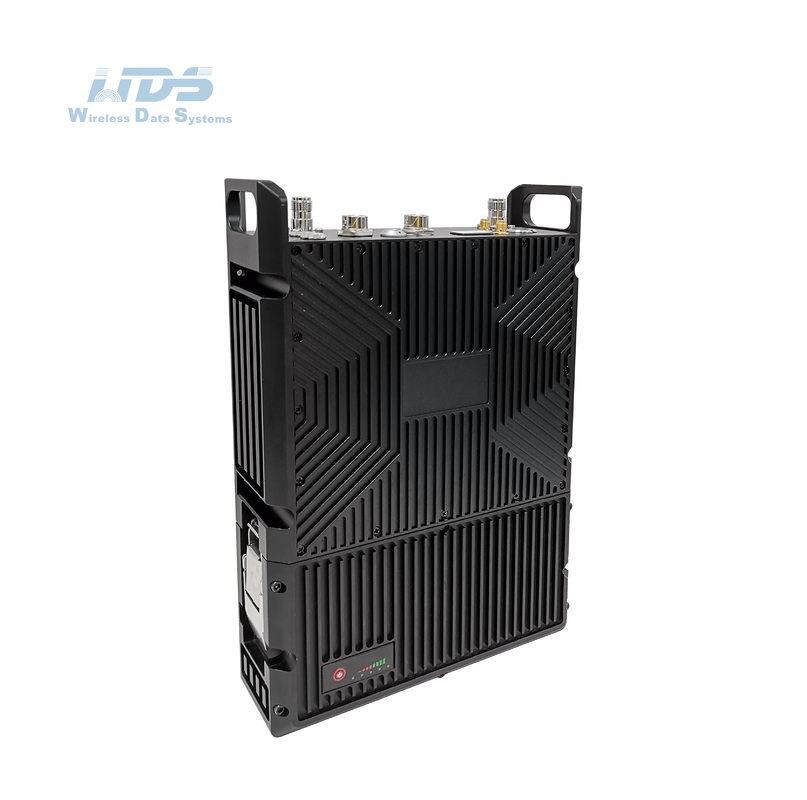

| Wymiary/waga | 22.9x18.9x6.2cm/3.86kg, z akumulatorem 22.2V/213Wh Dual Antenna Backpack |
| Instalacja/kolor | 4 otwory montażowe/czarne, żelazne szare, zielone wojskowe opcjonalne |

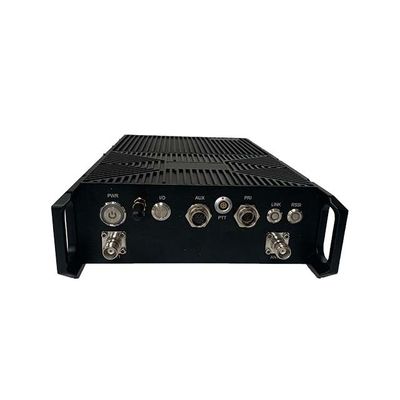

| Podstawowy interfejs | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, wejście DC |
/Przeciśnij, żeby mówić.
Interfejs pomocniczy | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Rozszerzenie sieci opcjonalne | Routing sieci publicznej / 4G LTE, integracja WB-NB, światłowody, satelitarny |
| Rozszerzenie wideo opcjonalne | Niskie opóźnienie HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Wskaźnik stanu łącza | Stały czerwony - sieć nie jest podłączona Błyskotanie na czerwono - uruchomienie/nie podłączone do sieci Zielona stała - sieć jest podłączona
Blinking green - Voice PTT jest wyłączony |
| Wskaźnik łącza RSSI | Stały zielony - jakość linku jest doskonała Niebieski - jakość linku jest dobra Stały żółty - jakość łącza średnia Stały fioletowy - jakość linku jest nieco gorsza Stały czerwony - jakość linku jest słaba lub linku nie ma |
Interfejs zarządzania/ Interfejs sterowania | Zarządzanie siecią oparte na sieci Web/GUI, API dla wtórnego interfejsu rozwoju/SNMP
|
