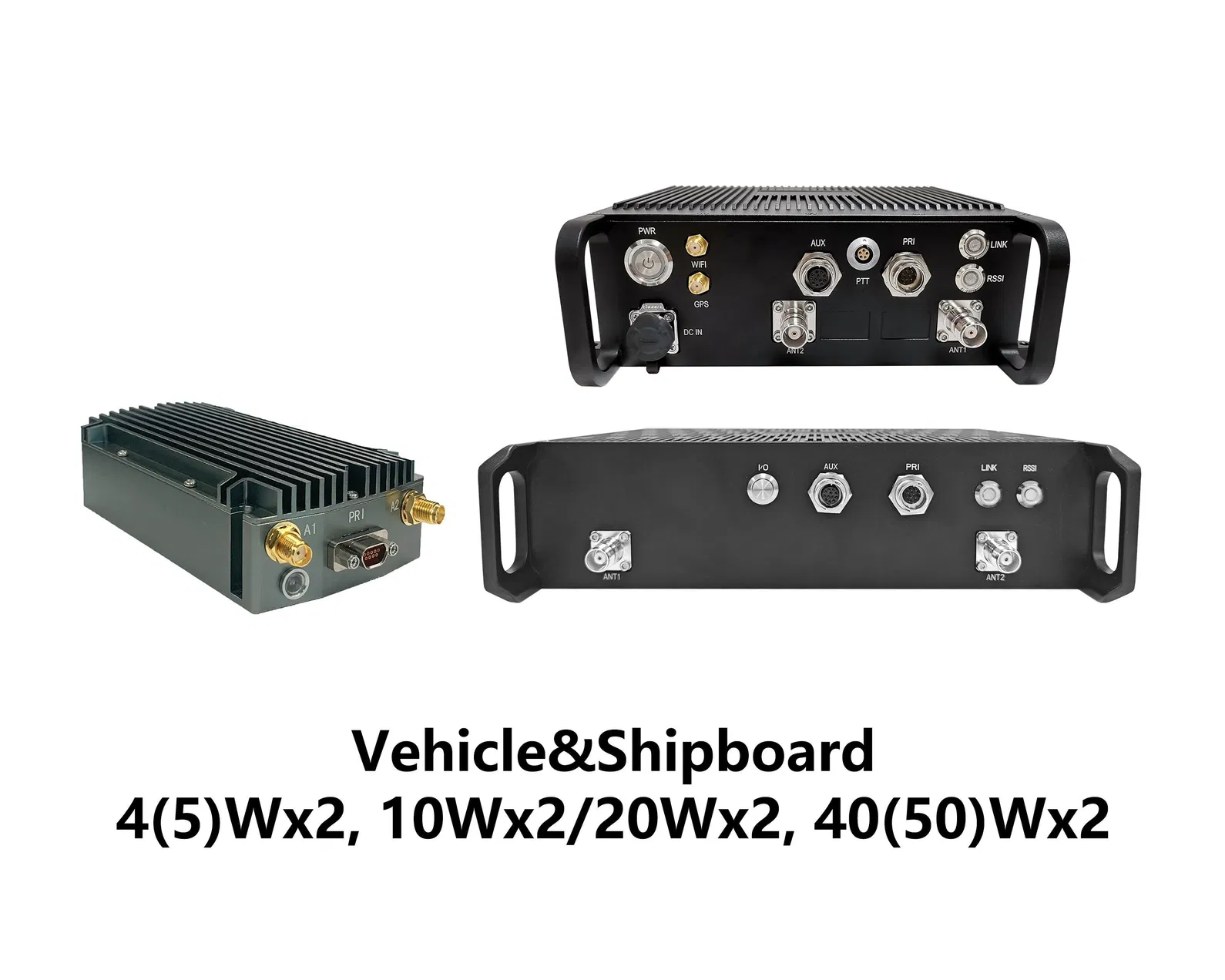

Radiotelefony siatkowe - seria NBmesh bezprzewodowej wąskopasmowej SIATKI dla pojazdów i statków

Radiostacja/moduł mesh wąskopasmowy serii NBmesh jest odpowiedni do scenariuszy sieci rozproszonych, w których przepływność usług nie jest wysoka, odległość transmisji jest duża, a zasięg transmisji opiera się na retransmisji wielo-skokowej. Topologia to sieć wielo-skokowa, która składa się z kilku węzłów dystrybucyjnych. Struktura jest kompaktowa, lekka, konstrukcja jednopłytkowa, wygodna dla użytkowników do integracji z różnymi typami urządzeń końcowych, w celu uzyskania stabilnej i niezawodnej transmisji danych na duże odległości.
Cechy:
1. Retransmisja wielo-skokowa, wydajne sieciowanie
2. Niska prędkość, wysoka czułość
3. Pasmo częstotliwości UHF/L/S
4. Moc RF 2/4/10/20 W
5. Port szeregowy / port sieciowy, głos/lokalizacja
6. Inteligentne przeskakiwanie częstotliwości
Radiostacja/moduł mesh wąskopasmowy serii NBMesh, obsługuje dynamiczne routowanie punkt-punkt, punkt-wielopunkt i wielopunkt-wielopunkt, retransmisję danych bezprzewodowych wielo-skokową, używane w klastrach UAV, dowodzeniu kontrolą ognia uzbrojonego, ratownictwie awaryjnym Dowodzenie komunikacją awaryjną, komunikacja morska formacji statków, komunikacja sieciowa samorganizująca się w zakresie zapobiegania pożarom lasów.

Wydajność:
1. Duża odległość transmisji, silna zdolność przeciwzakłóceniowa
2. Zdolność adaptacji do środowiska mobilnego
3. Warstwa aplikacji obsługuje wszelkiego rodzaju terminale aplikacji portu szeregowego/portu sieciowego
4. Obsługa szybkiego wdrażania, dynamicznej zmiany topologii sieci, samorganizacji bez sieci centralnej i przekazywania wielo-skokowego
5. Czułość odbioru do -117dBm@250KHz BW
6. Zdolność adaptacyjnej transmisji danych, która może adaptacyjnie wybierać tryb modulacji i tryb kodowania w zależności od zmian środowiskowych i przeprowadzać adaptacyjną transmisję szybkości danych
7. Elastyczne i wydajne możliwości sieciowe, obsługa dynamicznego protokołu TDMA slotów czasowych, protokołu CSMA, scentralizowanych scenariuszy usług pomiaru i kontroli z ponad 6 skokami i usługami głosowymi
8. Nie ma potrzeby konfigurowania adresu IP i sterownika, bezproblemowa kompatybilność z protokołem TCP, UDP wyższego poziomu, może osiągnąć głos, pliki i inne dane transparentnej interakcji





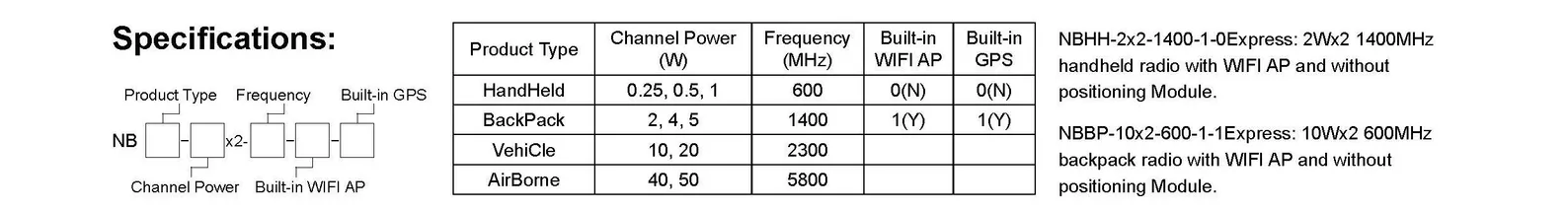

 Specyfikacje radiostacji mesh wąskopasmowej NBMesh

Platforma SDR, Kształt fali	9363+7Z020, Sieć mobilna MANET
Technologia MIMO	Kodowanie czasoprzestrzenne, Różnorodność odbioru, Formowanie wiązki TX / RX
Częstotliwość (70M-6GHz konfigurowalne)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ Pasmo L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ Pasmo S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ Pasmo C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
Szerokość pasma kanału	250k/500k/1MHz (podwójna antena), 400kHz (pojedyncza antena)
Czułość	-117dBm@250KHz
Tryb modulacji	BPSK/QPSK/16QAM (adaptacyjny), OFDM (podwójna antena)/SCFDE (pojedyncza antena)
Szybkość transmisji danych w powietrzu (Pojedyncza antena/ Podwójna antena)	50-250kbps@250kHz (podwójna antena) 125-500kbps@500kHz (podwójna antena) 250-1000kbps@1MHz (podwójna antena)
Tryb wielodostępu	CSMA/TDMA
Kanał RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Moc nadawania	0.25/0.5/1/2/4(5)/10/20/40(50)W (podwójna antena)
Pojedynczy skok Odległość komunikacji	30-100 km (LOS), 1-30 km (obszar miejski)
Tryb pracy	Punkt-punkt/Punkt-wielopunkt/Wielopunkt-wielopunkt, Dynamiczne routowanie/Retransmisja wielo-skokowa, Gwiazda/Linia/Sieć/Hybryda
Złącza	Port szeregowy (dwukierunkowy punkt-punkt, jednokierunkowy punkt-wiele)/Port sieciowy (unicast, multicast, broadcast)/Głos, Lokalizacja (broadcast)
Opóźnienie pojedynczego skoku	Średnio 7mS (1MHz BW)
Szyfrowanie	DES, AES128/256, SNOW3G/ZUC opcjonalne, szyfrowanie Chip/karta TF dostosowane lub zewnętrzne urządzenie szyfrujące
Tryb przeciwzakłóceniowy	Ręczne skanowanie widma, wybór kanału, Pełne pasmo ulepszone inteligentne wybieranie częstotliwości (świadomość widma)/Pełne pasmo adaptacyjne przeskakiwanie częstotliwości FHSS/Tryb roamingu opcjonalny
Lokalny/ Zdalne zarządzanie	Częstotliwość pracy, szerokość pasma kanału, identyfikator sieci, ustawienia parametrów mocy nadawania i inne, skanowanie widma, wyświetlanie w czasie rzeczywistym i zapisy statystyczne topologii sieci, siła pola łącza, stosunek sygnału do szumu, przesyłanie i pobieranie ruchu, odległość węzła, mapa elektroniczna GPS/Beidou, temperatura/napięcie/zakłócenia Monitorowanie, aktualizacja oprogramowania. Zdalne wyciszanie i budzenie opcjonalne
Inne	Czas uruchamiania jest krótszy niż 28 sekund, a czas dostępu do sieci/aktualizacji/przełączania jest krótszy niż 1 sekunda. Nie ma ograniczeń co do pojemności użytkownika pojedynczego systemu (256 lub więcej węzłów) i liczby skoków w sieciach Mesh (Dane 15+ skoków, głos 10+ skoków, wideo 8+ skoków). Całkowita utrata szybkości transmisji dla więcej niż trzech skoków wynosi mniej niż 70%. Automatyczne śledzenie nośnej, dostosowane do odchylenia częstotliwości Dopplera ±6kHz, obsługuje mobilną komunikację przy prędkościach powyżej 7200 kilometrów na godzinę (6 Mach, 2000 metrów na sekundę).
Rozmiar sieci/ Możliwość wielo-skokowa	Pojedyncza sieć ponad 256 węzłów/15 skoków
Temperatura pracy	-40ºC ~+80ºC
Poziom ochrony	IP66, IP67/IP68 Dostosowane
Napięcie/Pobór mocy	12-36VDC/Praca 1-2A/Tryb czuwania 0.5-0.7A@12V, 2/4(5)W x2 18-32VDC/Praca 3-6A/Tryb czuwania 0.7-0.9A@16.8V, 10W x2 18-32VDC/Praca 6-7A/Tryb czuwania 0.7-0.9A@20V, 20/40(50)W x2
Wybór zasilania	Zasilanie przez akumulator Twist-Lock lub kabel główny
Wymiary/Waga	11.7x6.2x3.2cm/279g, 4(5)Wx2 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2
Instalacja/Kolor	4 otwory montażowe/Czarny, Szary żelazny, Opcjonalny zielony wojskowy
Podstawowy interfejs	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Wejście DC
Naciśnij, aby mówić/ Interfejs pomocniczy	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Opcjonalne rozszerzenie sieci	Routowanie sieci publicznej/4G LTE, integracja WB-NB, światłowód, satelita
Wskaźnik stanu łącza	Świeci na czerwono - Sieć nie jest połączona Miga na czerwono - Uruchamianie/nie połączono z siecią Świeci na zielono - Sieć jest połączona Miga na zielono - Głos PTT jest w dół
Wskaźnik łącza RSSI	Świeci na zielono - Jakość łącza jest doskonała Świeci na niebiesko - Jakość łącza jest dobra Świeci na żółto - Jakość łącza jest średnia Świeci na fioletowo - Jakość łącza jest nieco gorsza Świeci na czerwono - Jakość łącza jest słaba lub łącze jest wyłączone
Interfejs zarządzania/ Interfejs sterowania	Zarządzanie siecią oparte na sieci Web/GUI, API dla interfejsu rozwoju wtórnego/SNMP





           Topologia sieci gwiazdy I                        Topologia sieci gwiazdy II                        Topologia sieci gwiazdy III
